Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовоч- ной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
* ЭБУ MR-140 ** ЭБУ HV-240

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4); 13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов

Схема соединений комбинации приборов (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
* ЭБУ MR-140 ** ЭБУ HV-240 *** ЭБУ Sirius D4

1) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: mr-140/hv-240

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)	Кузов — двигатель	Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С206 (контакт 22, белый)	Приборная панель — контроллер КПП	Верхняя часть пространства для ног водителя
s202 (черн.)	Приборная панель	За комбинацией приборов
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g302	Кузов	Под левой задней стойкой

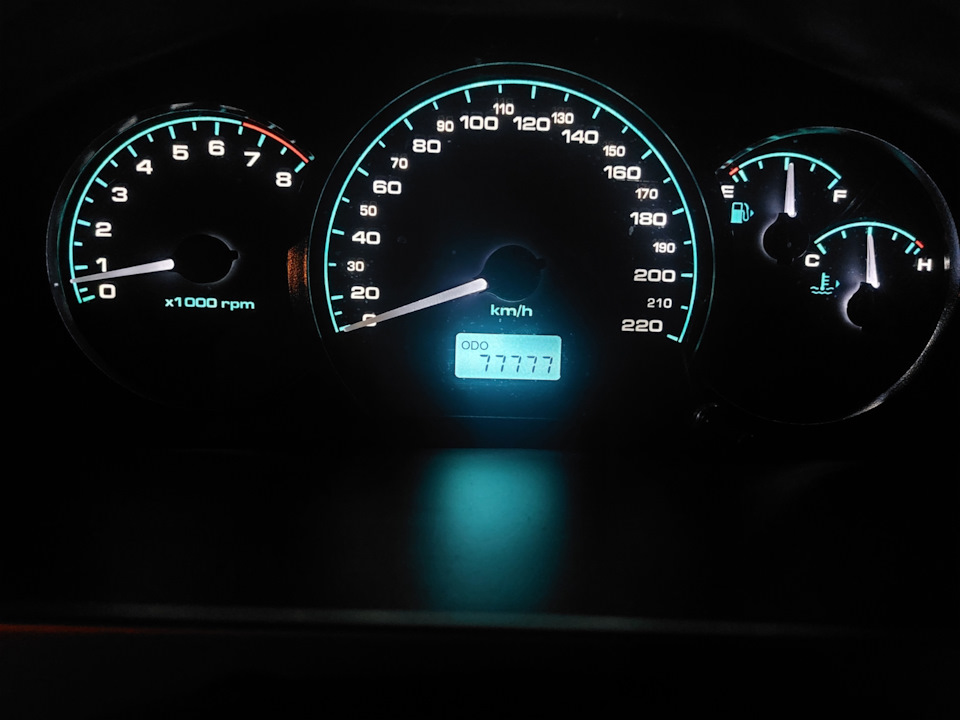

Среди подписчиков, думаю, есть те кто не разу не видел сток приборную панель которая ставилась на все лачетти с мкпп неважно какой комплектации, не важно какой кузов — одна единственная панель 👇🏻👇🏻👇🏻

Кощунство, не правда ли?

Мне захотелось изменить всю подсветку в авто вплоть до лампочек стеклоподъёмников, и я это сделал…приборная панель не стала исключением — обновил шкалу приборной панели + установка светодиодной платы в 2021 году 👇🏻👇🏻👇🏻
Пересвет приборной панели LED CUSTOMS UFA и шкала от IGZEL LED TUNING

Не так давно Fisher015 начал изготавливать кольца в приборную для CHEVROLET LACETTI

Fisher015 выложил видео о установке колец в приборную панель

Мне конечно же захотелось установить эти кольца, а раз снимать и разбирать приборную панель то почему бы не обновить светодиодную плату. Заказал у Fisher015 новую печатную светодиодную плату:
Цвет шкал — Белый ⚪️
Цвет стрелок — Красный🔴
Цвет дисплея одометра — Бирюзовый🟦

Тут меня понесло ещё раз — добавил патрон с лампой для Kруиз контроля, изначально посадочное место для патрона заклеяно изолентой.

До установки

Так же заменил светодиод и резистор отвечающий за подсветку пиктограммы открытия багажника на более ярко красный цвет))

Поменял светодиодную плату подсветки приборной панели 👇🏻

Белые стрелки приборной панели заменил на красные стрелки снятые с донорской приборки

Так же проверял работу приборной панели в авто и экспериментировал с подсветкой одометра путем накладывания разных светорассеивающих пленок

В итоге остановился на этом

Далее приступил к сборке и установке

Кольца установлены в приборную панель

Вид сбоку

Вид сбоку

обновленная приборная панель, зажигание выключено

Обновлённая приборная панель, зажигание включено

ночной режим подсветки

дневной режим подсветки

Приборная панель в темное время суток

Рассмотрим панель приборов Лачетти. Полное описание панели приборов Лачетти, а также отзывы о проблемных местах и функциональности панели приборов Шевроле Лачетти.

У владельцев панель приборов Лачетти зарекомендовала себя довольно удобной и практичной. Оно и понятно, так как при небольших размерах она вместила в себя все самые необходимые индикаторы. Именно тот минимальный набор, который позволяет полноценно следить за системами автомобиля и, не отвлекаясь, безопасно им управлять.

Из недостатков стоит отметить только лишь подсветку панели приборов. Нет, она также очень органична и функциональна! Её недостаток — это, почему-то частое перегорание ламп подсветки. Это решается либо заменой ламп подсветки приборов, либо заменой их на светодиодные.

Панель приборов Лачетти. Описание

1 — Контрольная лампа неисправности антипробуксовочной системы.
Загорается на 3 секунды после включения зажигания. Включение лампы во время движения, означает неисправность в системе.
2 — Контрольная лампа неисправности антиблокировочной системы тормозов (абс) Лачетти
Загорается на 3 секунды после включения зажигания. Если загорается во время движения, то есть неисправность в системе. Диагностика АБС через адаптер
3 — Тахометр.
Отображает текущую частоту вращения коленчатого вала двигателя. Красная зона шкалы обозначает режим работы двигателя с недопустимо очень большой частотой вращения коленчатого вала. Запрещается увеличивать максимально разрешенную частоту оборотов коленчатого вала двигателя (6500 об/мин).
4 — Контрольная лампа включения левого указателя поворота.
5 — Спидометр.
6 — Контрольная лампа включения правого указателя поворота.
7 — Указатель уровня топлива в баке.
Старайтесь не использовать транспортное средство с топливным баком, заполненным меньше чем на 1/4, так как это грозит перегревом электробензонасоса и быстрым выходом его из строя.
8 — Указатель температуры охлаждающей жидкости.
Красная зона отображает перегрев двигателя. Запрещается использовать автомобиль при температуре охлаждающей жидкости свыше 125 °с.
Пока температура двигателя не достигнет 50 °с избегайте увеличения частоты вращения коленчатого вала выше 3000-4000 об/мин и не нажимайте педаль акселератора больше чем на половину ее хода. Прогрев двигателя до рабочей температуры в таком режиме позволит увеличить срок его службы.
9 — Контрольная лампа включения противотуманных фар.
10 — Контрольная лампа включения задних противотуманных фонарей.
11 — Контрольная лампа включения дальнего света фар.
12 —Контрольная лампа неисправности системы подушек безопасности.
Мигает несколько раз при включении зажигания. При присутствии неисправности контрольная лампа может: не мигать при включении зажигания, продолжать гореть после нескольких вспышек, мигать или гореть при движении автомобиля. Диагностика модуля подушек безопасности
13 — Контрольная лампа неисправности системы управления двигателем.
Загорается при включении зажигания. После запуска двигателя обязана погаснуть. Если лампа продолжает гореть — в системе управления двигателем есть неисправность либо сохранённые ошибки. Решение проблемы.
14 — Контрольная лампа аварийного давления масла Chevrolet Lacetti.

При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя, его надлежит заглушить и исключить источник неисправности.
15 — Кнопка переключения режимов дисплея одометра/счетчика суточного пробега.
Для переключения режимов надлежит кратковременно надавить на кнопку. Для обнуления счетчика суточного пробега нужно надавить и придерживать кнопку в течение нескольких секунд.
16 — Контрольная лампа резервного остатка топлива в баке.
Загорается, когда в баке остается около 7,5 литров топлива. Не стоит постоянно ездить при таком количестве топлива в баке, во избежание перегрева бензонасоса.
17 — Монитор одометра/счетчика суточного пробега.
18 — Контрольная лампа включения стояночного тормоза и неисправности тормозной системы.
Загорается при включении зажигания и гаснет после запуска двигателя. Контрольная лампа также загорается при включении стояночного тормоза и при появлении неисправности в рабочей тормозной системе (низком уровне тормозной жидкости)
19 — Контрольная лампа непристегнутого ремня безопасности водителя.
Загорается при включении зажигания, если не пристегнут ремень безопасности водителя. В дополнение к контрольной лампе после включения зажигания на несколько секунд запускается звуковой сигнализатор (если до момента включения зажигания ремень не был пристегнут).
20 — Контрольная лампа заряда аккумуляторной батареи автомобиля Шевроле Лачетти.
При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если контрольная лампа продолжает гореть, то это значит, что отсутствует заряд аккумуляторной батареи.
21 — Контрольная лампа открытия боковых дверей автомобиля Chevrolet Lacetti седан и пятой двери хэтчбека.
Загорается при открывании боковых дверей. При нахождении ключа в замке зажигания, в дополнение к контрольной лампе запускается звуковой сигнализатор.
22 — Контрольная лампа неисправности системы изменения усилия на рулевом колесе.
Загорается на 3 секунды после подключения зажигания. Если загорается во время движения, то есть неисправность в системе.
23 — Контрольная лампа открытия крышки багажника Лачетти седан
Загорается при открывании крышки багажника.

Учтите, что в зависимости от комплектации автомобиля, наличие тех или иных индикаторов может отличаться.

Вот видео о панели приборов Лачетти

Как снять панель приборов Лачетти

Первым делом опускаем рулевое колесо в крайнее нижнее положение и откручиваем два шурупа накладки

Берём что-нибудь типа плоской отвёртки, обматываем её тряпкой, чтобы ничего не поцарапать и поддеваем накладку слева пока не отщёлкнется

Такое же проделываем справа

Убираем накладку в сторону и откручиваем верхний шуруп крепления панели приборов Шевроле Лачетти

Затем откручиваем два нижних шурупа крепления щитка приборов

После этого тянем панель немного на себя и отключаем колодки с проводами

Подсветка приборов Лачетти. Замена ламп

Теперь, если у Вас есть «утики», можно снять лампы не разбирая больше ничего.

Если ничего подходящего нет, тогда отщёлкиваем защёлки по периметру…

Снимаем заднюю крышку видим вот что

Чтобы проверить исправность лампы можно воспользоваться либо мультиметром, либо подключить её напрямую к аккумулятору.

В данном случае оказались неисправны сразу три лампы.

Примечание: Лампы приварены к контактам держателя, поэтому лучше купить новые сразу с держателем и светофильтром, так как он иногда сильно прилипает к колбе лампы и его очень сложно снять не повредив.

Какие лампы в панели приборов Лачетти

Приборные панели до 2006 года комплектуются следующими лампочками:

T7 3W (W2х4,6d) (1 лампочка, серый патрон) — индикатор резервного уровня топлива

В приборных панелях после 2006 года часть лампочек заменена на B8,5d (BAX10d), а световые фильтры заменены с зеленого на синий (либо светло-синий).

Стоит отметить, что мощность ламп в панели приборов встречается разная. С чем это связано, точно не скажу. Но наиболее часто встречались лампы подсветки 1.4W. Хотя также можно встретить 1.2W и 1.5W

В общем, смотрите сами, какие лампы Вы хотите поставить. Чем мощнее, тем немного ярче.

Также лампы можно заменить на любой аналог. Например, NARVA 12V 1,5W 8,5d. Артикул: 17050.

Если Вы не нашли в своём городе этот «дефицит», тогда план действий такой.

Поджимая маленькой отвёрткой упоры контактов, вынимаем их вместе с лампой из пластикового держателя. Затем нагло отрываем лампу от контактов, а сами контакты вставляем обратно в патрон

Идем в магазин и покупаем точно такую же лампу. Подберете 100%.

Новую лампу, предварительно загнув «ножки»

вставляем до упора в держатель. Проверяем мультиметром или аккумулятором, что лампа имеет надежный контакт с держателем. Осторожно, чтобы не порвать, одеваем светофильтр и устанавливаем всё на место.

Как видим, процесс замены ламп подсветки приборов Шевроле Лачетти не сложен и занимает по времени не более получаса для новичка.

Стоковая приборка Шевроле Лачетти — продуманный модуль, оборудованный необходимыми элементами для своевременной передачи информации о состоянии бортовых систем водителю. Щиток крупный и легко читается пользователем, что особенно радует в сложных дорожных условиях.

В версиях седан, универсал и хэтчбек панель устанавливается одинаковая, без каких-либо изменений. Разницу может внести только комплектация.

Описание обозначений значков на приборке Chevrolet Lacetti

Кнопки на панели Лачетти

Номер элемента	Назначение
3	Кнопки акустической системы.
7	Панель управления климатической установкой/печкой
8	Кнопка активации аварийки.
11	Клавиша открывания капота.
13	Модуль прикуривателя

Лачетти: ошибки на панели

Номер	Описание
0030/0036	Не работает цепь датчика кислорода для 1 и 2
0107/0108	Низкий/высокий показатель давления во впускном коллекторе.
0112/0113	ДТВВ низкий или высокий сигнал.
0122/0123	ДПДЗ неисправен.
0171/0172	Слишком бедная/богатая топливная смесь.
0222/0223	Поломки в регуляторе дроссельной заслонки.
0261-0271	Нарушение в работе форсунок.
0300	Имеются множественные пропуски зажигания.
0327	Неисправность датчика детонации.
0335	ДПКВ отказал или повреждена его проводка.
0351/0352	Неисправности в цепях зажигания.
0403	Неисправен клапан рециркуляции отработанных газов.
0420	Нейтрализатор забился или отказал.
0444	Клапан продуквки адсорбера неисправен.
0462/0463	Топливный датчик неисправен.
0480	Поломка в реле контроля оборотов вентилятора радиатора.
0501	Обрыв цепи датчика скорости автомобиля.
0510	Цепь регулировки дроссельной заслонки неисправна.
0628/0629	Проблемы в модуле топливного насоса.
0700	Нарушение в работе АКПП
1390	Поломка в цепи датчика неровной дороги.
1396	Датчик АКБ неправильный сигнал.
1504	Датчик скорости оборван или поврежден.
1628	Потеря связи с иммобилайзером.
1650	Индикаторная лампа неисправна.

Не горит приборка Лачетти

Если на автомобиле внезапно погас щиток, причина может скрываться в нескольких местах.

1. Перегорел предохранитель. Замените поврежденную вставку и все станет нормально.
2. Если приборка погасла не сразу, а моргала несколько раз – это может указывать на повреждение проводки или контактных групп. Здесь требуется разобрать машину и внимательно изучить проводку на предмет повреждений, замыканий, окисления.
3. Третья причина может быть в перегорании платы самого щитка приборов. Если это так, панель требуется заменить целиком – деталь не подлежит восстановлению.

Мигает щиток Лачетти

Как снять щиток Lacetti

Потребуется выполнить последовательность действий.

1. Опустить руль в самое нижнее положение.
2. Выкрутить два крепежных винтика пластиковой накладки и снять ее с машины.
3. Далее откручивается декоративная накладка самой панели приборов. Для этого нужно демонтировать два винта в верхней части щитка.
4. Далее следует выкрутить винты крепления самого щитка.
5. После этого, нужно потянуть приборку на себя и отключить контактные группы с обратной стороны щитка. Теперь можно полностью снять приборный модуль с машины.

Приборка Лачетти — продуманный модуль, обеспечивающий легкое считывание информации о состоянии автомобиля. Индикаторы легко читаются и интуитивно понятны, что значительно облегчает жизнь начинающим автолюбителям и профессионалам.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Автолюбители часто недовольны отдельными деталями автомобиля, что порождает желание выполнить их доработку или откровенную переделку. Замена лампочек в приборке Лачетти – это лишь небольшая часть того, что можно изменить.

Процедура пересвета проста при знании нюансов. Здесь потребуется демонтировать панель. Разобрать приборку и заменить лампочки на удовлетворяющие требованиям водителя. Некоторые и вовсе делают пересвет, устанавливая в нее диоды нужного цвета.

Сколько лампочек в приборке Лачетти

В зависимости от комплектации, может использоваться до 28 осветителей. После 2006 года количество элементов уменьшилось на половину, что значительно упростило конструкцию. Благодаря использованию диодов, яркость не уменьшилась.

Приборка Шевроле Лачетти: какая лампочка за что отвечает

1. Общая подсветка панели приборов.
2. Правый поворотник.
3. Аналогично для левой стороны машины.
4. Исправность лампы АБС.
5. Индикатор неисправности антипробуксовочной системы.
6. Аналогично для исправности системы.
7. Индикатор открытия двери багажника.
8. Модуль ЭУР неправильно работает.
9. Фиксация включенной передачи.
10. Открытие боковых дверей.
11. Разряд аккумуляторной батареи.
12. Не пристегнут ремень безопасности.
13. Стояночный тормоз.
14. Подсветка дисплея.
15. Резервный остаток топлива в баке.
16. Аварийное давление масла.
17. Контролька системы управления двигателем.
18. Лампочка исправности подушек безопасности.
19. Индикация дальнего света фар.
20. Включен круиз контроль.
21. Включение задних противотуманок.
22. Автоматика включения ближнего света фар.
23. Индикация работы передних противотуманок.
24. Лампочка индикации аварийки.

Светодиодные лампы в приборку Лачетти

При пересвете панели автолюбители устанавливают диоды. Альтернатива обычным лампочкам немного дороже, но элементы оказываются гораздо надежнее и более долговечны.

В качестве замены следует использовать осветители, подходящие по типоразмеру цоколя и мощности. Их следует подбирать согласно руководству по ремонту и обслуживанию конкретного автомобиля. Обычно здесь ставят модели типа: Т10, Т7 и Т4.

Инструкция по замене лампочек в приборке Lacceti: хэтчбек и седан

Чтобы поменять осветители своими руками потребуется выполнить не сложную процедуру.

• Вынуть силовой предохранитель или отключить плюсовую клемму с аккумулятора.
• Предельно опустить рулевое колесо в нижнее положение.
• Выкрутить крепежные винты пластиковой накладки и снять ее.
• Далее потребуется снять панель и разобрать ее заднюю часть.
• Теперь необходимо специальным ключом выкрутить лампочку из гнезда вместе с патроном и заменить ее на новую.
• Далее нужно собрать приборку в обратной последовательности.

Регулировка освещения панели

Не горят габариты и подсветка приборки Lacetti

Если осветители перестали работать одновременно — проверьте предохранитель EF 23, расположенный под капотом машины. Когда не работает только приборка, рекомендуется проверить целостность контактных групп и проводки модуля.

Не горит подсветка номера

Изначально на автомобиле не устанавливается независимый предохранитель на систему освещения знака. Если лампочки отказали, следует проверить узлы.

1. Целостность ламп. Нередко нити накаливания перегорают или окисляются контакты элементов.
2. Подводящая проводка. Рекомендуется выполнить диагностику проводов, контактных групп и клемм.

Какие лампы подойдут для подсветки панели

Чтобы правильно подобрать осветители для ремонта щитка — соблюдайте артикулы. Установка элементов с отличающимися рабочими характеристиками может навредить устройству.

В штатной приборке используется три разновидности лампочек. Для удобства поиска, каждый тип имеет уникальный каталожный номер:

• 93745150;
• 93745151;
• 93745152.

Замена осветителей в панели Лачетти проста технологически и может выполняться автолюбителем самостоятельно. Для совершения процедуры не потребуется наличия глубоких познаний в автоэлектрике или специального инструмента.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Началось с того, что брат жены увидел, что на щитке приборов не горят некоторые лампочки, а машина эта в прошлом его, поэтому и отношение у него к ней особенно трепетное. Про себя же скажу, что я за рулем недавно и на ту пору ездил и не обращал внимания на приборную панель, вернее на ее подсветку, так как ездил совсем недавно, опыта было мало, и вечерами не ездил. Заменить решил самостоятельно.
Для этого прикупил вот такую очень полезную книжку:



Вот собственно и она

Разобрал все по книжке:




Смотрим в книгу:




А видим фигу:



Что – то не похоже, однако
Но не расстраиваемся, будет и на нашей улице праздник! Вот процесс разборки:









Мешочек и аккуратно домой, так как на улице градусов — 20-25 было

Чем же вынуть лампочки? Пинцета как в мануале у меня нет и в нашем городишке хрен, где купишь! Дефицит, что ты будешь делать! Решение найдено:



-Ручка, — спросите Вы в недоумении?! Дверная?

-Да, — отвечу я, — вернее то, что внутри



Ключ для снятия лампочек приборной панели (немного подпилен по пазу).Ручка сломалась и валялась без дела. И сломанное ружье выстрелило!



Ручка в действии вид сверху



Вынули лампочки, посмотрели на нить накала, предварительно сняв светофильтры с них, а лучше прозвонить тестером, при этом немного слегка наклоняя из стороны в сторону, так как у меня на нескольких лампочках было так: цепь звенит — лампочка исправна, второй раз звоню не звенит, следовательно просто нить была оборвана, но невооруженным глазом этого не видно и кажется что нить целая а на самом деле оборвана и то соединяется между собой, то рвется



Вначале не хотел оригинальные лампочки покупать, так как дорого показалось. Купил вот такие лампочки



Безцокольные производство Россия 12Вольт 1,2 Ватт по 5 рублей за штуку, и оторвав от оригинальных негодных лампочек патроны с клеммами, принялся паять их в единое целое.

Вставил в приборную панель, одна лампочка, которая тахометр освещает, перегорела сразу. Поездив с неделю, стало страшно за панель: на патронах оригинальных лампочек написано 14 Вольт, а у меня 12, следовательно, и греться больше будет, возможно оплавится щиток, да к тому же если в месте пайки плохой контакт, то опять же нагрев, хотя паял добротно, все равно страшновато.



Вот собственно и заказ, так как должна была быть плановая замена масла, прикупил еще и остальное





Лампочки одни идут со светофильтрами (см. выше) эти же нет. Кстати все идут с колпачками, а не как Российские





Прокладка к масляной пробке медная рекомендуется замена при каждой замене масла



Предохранители оригинальные
Про замену масла расскажу позже.
Коды лампочек по просьбам трудящихся: с синими колпачками : 150,с голубым (в одометр) 151, без колпачков 152 (соответственно на конце кодов)(прошу прощения за недосказанность

Предназначение приборной панели в информировании водителя о текущем состоянии автомобиля, показателях узлов, агрегатов, выведении системных ошибок, неисправностей.

Способы оповещения звуковые, световые, комбинированные. Для каждого механизма предусмотрен свой сигнализатор.

Все о панели приборов

При оповещении водитель принимает решение о срочности проведения профилактики неисправного участка. Ремонты проводят самостоятельно, обращаются за помощью к специалистам сервисного центра.



Индикаторы сигнализируют (уведомляют) на этапе активации зажигания, запуска двигателя, в процессе управления Шевроле Лачетти. На каждой из стадий водитель считывает данные, оценивает общее техническое состояние автомобиля.


№ п/п	Название / обозначения
1.	Контрольный индикатор антипробуксовочной системы. Активация происходит поворотом ключа в сердцевине замка зажигания. После запуска мотора на протяжении трех секунд она гаснет. В противном случае можно предполагать о неисправности узла, необходима профилактика с использованием диагностического оборудования Chevrolet Lacetti.
2.	Контрольный индикатор антиблокировочной системы. После запуска мотора на протяжении трех секунд приборка гаснет. Сигнализирует в процессе езды – признак неисправности. Диагностика специальным сервисным оборудованием.
3.	Стрелка тахометра. В режиме онлайн информирует водителя о частоте вращения коленчатого вала. Нахождение стрелки в зеленом сегменте – рекомендуемый диапазон, переход в красную зону – превышение допустимой величины оборотов. Запрещена длительная эксплуатация Chevrolet Lacetti на оборотах свыше 6500 об/мин.
4.	Контролька левого поворотника. Активируется при механическом воздействии на рычаг. Автоматически возвращается в исходное положение возвратом рулевого колеса.
5.	Механический спидометр. Стрелка в режиме онлайн указывает текущую скорость Chevrolet Lacetti. Допускается погрешность на 1 – 2 км /час, а также на скорости ниже 20 км / час. Когда Шевроле Лачетти находится в режиме простоя — стрелка неактивна. Не работает спидометр – проверьте качество фиксации колодки с проводами.
6.	Контролька правого поворотника. Принцип работы и описание указаны выше.
7.	Датчик уровня горючего в баке. Механическо – электрический прибор. Первая часть расположена в баке, вторая – под приборной панелью. Ряд сенсоров интерпретируют показания, после чего они выводятся на дисплей. Активация происходит после проворота ключа в сердцевине замка зажигания. До момента выключения зажигания датчик систематически показывает уровень горючего. Мотористы не рекомендуют использовать топливный бак с уровнем ниже 25% от максимального обьема. Бензин служит одновременно охладителем для насоса. Недостаточное количество приводит к перегреву, преждевременному износу. Чтобы не нарушать правила эксплуатации, не сокращать ресурс всегда заправляйте бак на менее чем на 75%.
8.	Указатель температуры антифриза в системе охлаждения. Не используйте Chevrolet Lacetti при температуре свыше 125 ℃ . Рекомендованный интервал – граница красной отметки. Не желательно использовать Chevrolet Lacetti на повышенных оборотах до момента прогрева до 50 ℃ , а также превышения стрелки тахометра в 3000-4000 об/мин.
9.	Контрольный индикатор включения противотуманных фар. Передняя панель подсвечивается индикатором при активации.
10.	Контрольный индикатор активации задних фонарей.
11.	Контрольный индикатор активации дальнего света.
12.	Контрольный индикатор неисправности подушек безопасности в автомобиле. На протяжении трех секунд после запуска мотора индикатор гаснет в исправном состоянии.
13.	Контрольный индикатор работы силового агрегата.
14.	Контрольный индикатор давления моторного масла.
15.	Механическая кнопка переключения режимов дисплея.
16.	Резерв топлива в топливном баке. Сигнализирует индикатор на уровне 7.5 литров, что равно 95 км. пробега.
17.	Дисплей суточного пробега. Значки уведомляют на панели до момента остановки мотора, выключения зажигания.
18.	Контрольный индикатор тормозной системы и ручного тормоза.
19.	Контрольный индикатор непристегнутого ремня безопасности.
20.	Контрольная лампа заряда АКБ.
21.	Контрольный индикатор открытия боковых дверей Chevrolet Lacetti.
22.	Контрольный индикатор изменения усилия на рулевой колонке.
23.	Контрольный индикатор открытия крышки багажника.

Как снять приборную панель на Шевроле Лачетти

Последовательность действий при демонтаже панели:

• Шевроле Лачетти установлен на ровной площадке, доступ обеспечен к водительскому сиденью, рулевой колонке, центральной консоли;
• опускаем рулевое колесо в самое нижнее положение, демонтируем две пластиковые накладки, чтобы разобрать информационную панель;
• отвинчиваем верхний шуруп – крепление приборной панели, после еще два;
• приборная панель подается на себя, отсоединяем колодки с проводами, штекера, разъемы, проводку;
• замена, устанавливаем новую панель приборов, готово.

Завершающий этап: запуск силового агрегата, проворот ключа в сердцевине замка, тестируем щиток.
