Попробуем разобраться по каким признакам можно самостоятельно понять, что ДТОЖ неисправен и подлежит проверке и возможно замене.
На примере датчика температуры охлаждающей жидкости 2112-3851010 ЭСУД Bosch MP7.0 (2111-1411020-40) двигателя 2111 (1,5 л, 8 клапанов) автомобилей ВАЗ 2113, 2114, 2115.
Признаки неисправности датчика температуры ДТОЖ ЭСУД 2111 автомобилей ВАЗ 2113, 2114, 2115
Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать количество топлива необходимого двигателю в данный момент, а это в свою очередь приводит к возникновению проблем с запуском двигателя автомобиля, особенно в холодную погоду. Помимо этого возможны перебоям в его работе на холостом ходу (ХХ), либо повышение оборотов ХХ выше нормы. Во время движения автомобиля двигатель не развивает полной мощности и его приемистость ощутимо вялая. Повышен расход топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.
В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.
Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.
Примечания и дополнения
Как работает датчик температуры охлаждающей жидкости ДТОЖ? После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.
Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.
Всем привет!
Что произошло
Думали думали и придумали.
И так по простому говоря в нашем великолепном автомобиле существует два датчика:
ДТОЖ- отвечает за включение карлсона и общение с мозгами(ЭБУ)
ДТУОЖ- отвечает за показания температуры на приборке.
Начал я конечно не с самого простого Опыт
В итоге ДТУОЖ пришел конец.
Оплавился, оторвался-сгорел в общем.
Мой простой способ замены(!Все проводится на холодном двигателе!):
1. Откручиваем воздушный фильтр для удобства.
2. Находим датчик(под патрубков вкручен в блок
3. Откручиваем датчик не до конца(но чтобы можно было крутить рукой).
4. Стелим что нибудь ненужное под датчик, закрывая модуль зажигания, стартер и т.д.)
5. Берем в одну руку новый датчик, другой выкручиваем старый(главное не быть криворуким)
6. Как открутили старый нужно моментально закрутить новый, т.к. ОЖ будет выливаться.
7. Подключаем клему и готово
У меня и пол стакана не вылилось все быстро снял поставил.
На всякий случай купил тосола 1.5л (120руб)
Новый датчик обошелся в 220 руб
P.S. Смутило меня то, что стрелка ож всегда держалась выше 90, а карлсон включался на 105
Но потом поразмыслив понял, что раньше у меня из-за ДТУОЖ,
стрелка неправильно показывала температуру(всегда не выше 93 и вентелятор включался на 95)
Довольно таки поднадоели «сюрпризы» со скачками температуры двигателя от +80 до -37 и с дальнейшим переобогащением топливной смеси. Как мне подсказал парень на драйве и БК, дело в датчике температуры ОЖ. После очередного раза с выебонами авто, едем в автомагазин)))
Датчик температуры ОЖ — 180руб Фишка датчика — 65руб Взял набор термоусадки — 40руб Для замены датчика и фишки нужно снять воздушный фильтр, откручиваем хомут на ДМРВ и снимаем с него же фишку и два болта крепления фильтра на 8
Вот именно по этой причине меняю фишку, изоляция лопнула по неизвестным причинам…
Слегка размотав хомут с проводкой освобождаем два провода идущих на датчик) и обкусываем старую фишку.

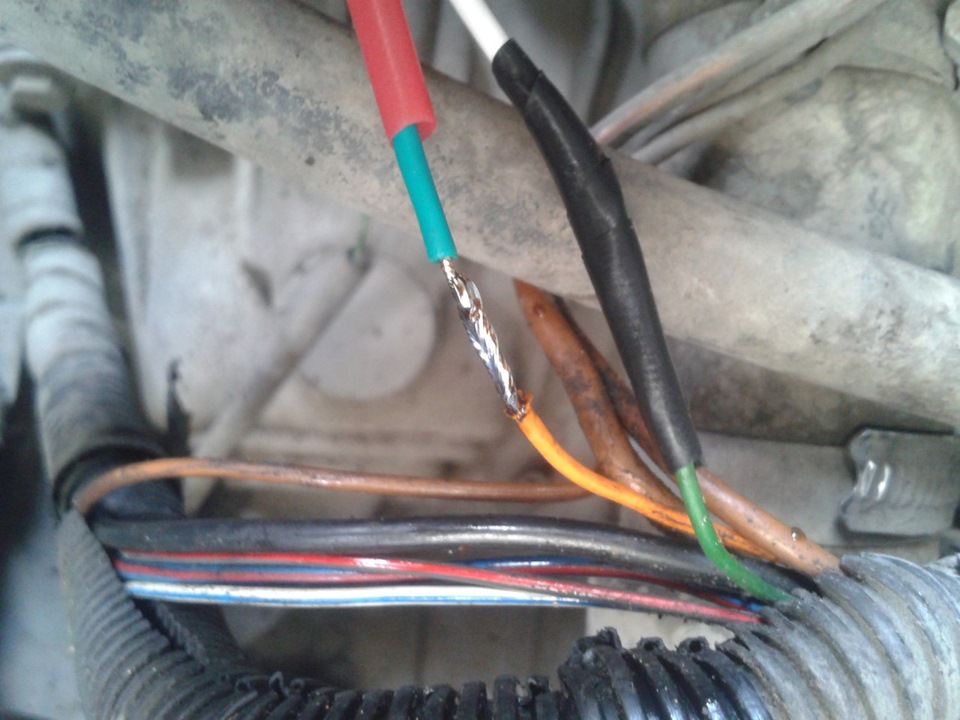

Провода решил спаять, так как просто скруткам я не доверяю, особенно на датчиках.
Термоусадка
Для большей надежности сверху изолента… Собираем обратно провода в гофру Откручиваем датчик ключем на 19 ( тосол я не сливал) Буквально пару капель вытекло
Для сравнения Вкручиваем датчик и одеваем фишку.
ВАЗ 2114 имеет большое количество датчиков участвующих в процессе работы всей силовой установки. Каждый датчик имеет свое назначение, сегодня же мы поговорим о датчике температуры охлаждающей жидкости. ДТОЖ на четырнадцатой модели Лады предназначен для определения температуры жидкости при пуске, а так же для включения вентилятора. Мало кто знает, что этот датчик в 2114 не один, а их целых два и у каждого свое назначение.
Конструкция датчика
Датчик представляет собой термоэлемент, помещенный в бронзовую оболочку. Он имеет непосредственный контакт с антифризом, а термоэлемент, который заключен в датчик изменяет свое сопротивление при повышении или понижении температуры и передает полученные показания на ЭБУ.
Датчик имеет резьбовое соединение уплотняющееся специальным медным кольцом, верхней части датчика расположен разъем для подключения штекера.
Датчики температуры
Для измерения температуры жидкости используется два датчика, один из них напрямую связан с ЭБУ, а другой с приборной панелью. Рассмотрим каждый датчик по отдельности.
ДТОЖ для ЭБУ
Данный датчик применяется только для работы с блоком управления двигателем. Измеряя показания температуры жидкости, он передает их на ЭБУ и основываясь на полученных данных блок корректирует топливовоздушную смесь, а так же включает вентилятор охлаждения при достижении высокой температуры жидкости.
Расположен ДТОЖ в корпусе термостата на резьбовом соединении.
ДТОЖ для приборной панели
Данный датчик не участвует в какой-либо работе ДВС, а лишь является информативным. Этот ДТОЖ связан с приборной панелью, а именно со шкалой температуры жидкости и измеряет ее только для информирования водителя о состоянии системы охлаждения ДВС.
Расположен ДТОЖ в ГБЦ через резьбовое соединение.
Признаки неисправности
К признакам неисправности данных датчиков можно отнести следующие поломки:
- Повышенный расход топлива;
- Низкая температура включения вентилятора (или наоборот);
- Затрудненный запуск двигателя в холодное время года;
- ДВС плохо запускается на горячую;
- Не правильно показывает шкала температуры ОЖ;
При обнаружении таких неисправностей на своем авто необходимо проверить ДТОЖ.
Проверка датчика
Проверка датчиков осуществляется после его демонтажа. Для проведения диагностики необходимо иметь градусник и мультиметр.
Приступаем к проверке
- Необходимо вскипятить воду и погрузить туда градусник.
- Далее на приборе выставляем переключатель на измерение сопротивления.
- Подключаем щупы к датчику и опускаем ДТОЖ в воду, так чтобы его контактны, не намокли.
Если параметры не совпадают значит датчик неисправен и требует замены.
Стоимость датчика
Цена на данную деталь зависят от региона и магазина, сложно сказать точную цену, но в среднем датчик температуры охлаждающей жидкости имеет цену от 200 до 400 рублей.
Замена
Замену датчика произвести не сложно, но необходимо подготовить инструмент. Существует два способа замены: с полным сливом антифриза и без слива антифриза. Так как первый способ более затратный и долгий, то мы рассмотрим второй без слива ОЖ.
Приступаем к работе
Внимание!: Работы необходимо производить на остывшем двигателе, чтобы избежать ожогов!
- Откручиваем крышку расширительного бачка, чтобы сбросить давления в СОД и снова закручиваем ее.
- Снимаем корпус воздушного фильтра, открутив хомут крепления гофры к ДМРВ, снимаем фишку ДМРВ и откручиваем корпус от кузова автомобиля.
- Снимаем разъем с датчика.
- Подкладываем тряпочку под термостат, чтобы не пролить жидкость на ДВС.
- Подготавливаем новый датчик, положив его на АКБ.
- С помощью рожкового ключа откручиваем датчика и резко вынимаем его, заткнув отверстие в термостате пальцем.
- Берем новый датчик и устанавливаем его как можно быстрее, чтобы жидкость не проливалась.
- Устанавливаем снятые детали в обратной последовательности.
- Запускаем ДВС и проверяем уровень ОЖ, при необходимости доливаем антифриз до отметки МАХ.
Видео по замене ДТОЖ
Если неисправен датчик температуры охлаждающей жидкости, то двигатель на ВАЗ-2114 может закипеть независимо от того, куда Вы направляетесь на своей машине. Достаточно даже не попадать в пробки, чтобы двигатель перегрелся.
На видео замена датчика температуры охлаждающей жидкости на ВАЗ-2114
В большинстве случаев неисправный датчик не ремонтируется, но перед тем как приобрести новый, необходимо проверить старый, может быть проблема в проводке, а не в самом датчике.
Контроль указателя температуры на панели приборов
Для того, чтобы заранее предотвратить подобную неисправность, необходимо следить за указателем на панели приборов, потому как именно он, первый подаст сигнал о неполадках, переводя стрелку в красную зону. Ниже мы расскажем вам как проверить датчик температуры охлаждающей жидкости на ВАЗ-2114 своими руками.
Где найти датчик температуры?
На ВАЗ-2114 предусмотрена система охлаждения двигателя жидкого типа, то есть весь процесс происходит благодаря циркуляции внутри системы антифриза, либо тосола.
Обратите внимание на эту статью, для того, чтобы узнать, что лучше антифриз или тосол!
Система охлаждения ВАЗ-2114
Вся система включает в себя следующие элементы: радиатор охлаждения и отопления, вентилятор радиатора, термостата, насоса (помпы – прим.), расширительного бачка, всевозможных патрубков и наконец, датчика температуры охлаждающей жидкости.
Датчик легко найти под капотом.
Датчик температуры охлаждающей жидкости расположен на участке между головкой блока цилиндров и термостатом, то есть на блоке самого двигателя.
Его корпус имеет грани (под гаечный ключ – прим.), для наибольшего удобства демонтажа, а подключение производится путём подключения колодки с двумя проводами.
Конструкция
Датчик по своей конструкции можно сравнить с обычным резистором, который изменяет параметры своего сопротивления в зависимости от степени нагрева двигателя.
Основные поломки датчика
Причин, по которым датчик температуры охлаждающей жидкости может выйти из строя не так много, потому как из-за простоты своей конструкции ломаться там нечему. И если же он всё-таки сломался, обращать внимание следует на следующее:
- Отсутствует контакт с датчиком – причиной подобной неполадки может стать банальный обрыв, либо деформация провода ввиду воздействия на неё коррозии.
- Устройство вышло из строя ввиду истечения своего эксплуатационного срока.
Проверка датчика своими руками
Как вы уже могли понять из сказанного выше, датчик температуры передаёт водителю уровень нагрева охлаждающей жидкости на приборную панель, для того, чтобы водитель мог самостоятельно визуально оценить его состояние.
А для того, чтобы провести его диагностику, необходимо проделать следующее:
- Заблаговременно заводим автомобиль, даём ему поработать на холостом ходу до того момента, пока стрелка не будет показывать максимально рабочую температуру, то есть 90-98 градусов.
- Далее необходимо отключить контакты и посмотреть на то, что будет указывать стрелка на панели приборов.
В этом случае может быть два вида дальнейшего хода событий.
- Стрелка осталась без движения, и никак не реагирует на происходящее – причина кроется в проводке, либо в самом датчике. Необходимо проверить на целостность сами провода, а уже потом переходить непосредственно к датчику.
- Стрелка легла на «ноль» — в этом случае необходимо проверить предохранитель. Если предохранитель в блоке цел, а при замыкании контакта на массу стрелка начинает прыгать, — датчик температуры не работает.
Проверка мультиметром
Проверка работы датчика температуры охлаждающей жидкости мультиметром
Перед тем как приступить к проверке в режиме мультиметра, необходимо подготовить ёмкость, которая будет способна выдержать температуру в 100 градусов, водный градусник и кипятильник, при помощи которого будем нагревать приготовленный антифриз для тестирования датчика.
- На мультиметре ставим значения в режим проверки омметра.
- Далее, закрепляем щупы на корпус и на контакты датчика.
- Кладём датчик в ёмкость с антифризом и начинаем не спеша нагревать его.
Сравниваем полученные вами данные, с результатами полностью исправного устройства. И если они ниже или превышают эти показания, то датчик можно считать неисправным.
Показания термометра и мультиметра с режиме проверки сопротивления.
| Температура, С | Сопротивление, Ом |
| 30 | 1350-1880 |
| 50 | 585-820 |
| 70 | 280-390 |
| 90 | 155-196 |
| 110 | 87-109 |
Подобным способом очень легко проверять как новые, так и использованные датчики.
Выводы
При надобности замену датчика легко произвести своими руками, потому как выполнение таких работ в сервисе, выйдет гораздо больше самой запчасти.
Средняя цена в большинстве магазинов составляет порядка 200 рублей, и не смотря на то, что она небольшая, выходят из строя они с завидной периодичностью, поэтому к вопросу выбора устройства следует подойти со всей серьёзностью и ответственностью.
На автомобилях ВАЗ 2114 используется жидкостная система охлаждения. Она необходима для защиты двигателя от перегрева. При некорректной работе системы следует определить, где находится датчик температуры охлаждающей жидкости ВАЗ 2114 и провести его замену.
Виды датчиков охлаждающей жидкости
Термодатчик представляет собой переменный резистор, изменяющий показания сопротивления в зависимости от температуры двигателя. На автомобилях ВАЗ 2114 существует два вида температурных датчиков:
- Температуры охлаждающей жидкости. Используется электронным блоком управления для определения температуры в системе охлаждения. На основании полученных сведений ЭБУ включает/выключает вентилятор и меняет состав топливо-воздушной смеси.
- Указателя температуры охлаждающей жидкости. Передаёт показатели на стрелочный прибор. Таким образом осуществляется информирование водителя о температуре силового агрегата.
Где находится датчик температуры двигателя у ВАЗ 2114?
ДУТОЖ располагается ниже термостата в головке блока цилиндров.
Оба датчика устанавливаются на силовой агрегат с помощью резьбового соединения. Передача сведений электронному блоку управления и стрелочному указателю осуществляется при помощи проводов.
Определить вид детали можно без наличия специализированного образования. Для этого достаточно посчитать количество проводов, подключенных к детали. Датчик указателя температуры охлаждающей жидкости подключен с помощью одного провода, ДТОЖ – с помощью двух.
Признаки неисправности ДТОЖ
Владелец может самостоятельно определить необходимость замены детали. Выход из строя детали сопровождается следующими признаками:
- Увеличение расхода топлива. ЭБУ на основе неправильных данных некорректно подбирает соотношение топлива и воздушной массы в рабочей смеси. Богатая смесь при прогретом двигателе приводит к увеличению расхода.
- Перегрев двигателя. Включение вентилятора охлаждения с опозданием приводит к повышению температуры жидкости в рубашке. При перегреве силового агрегата металлические детали расширяются, это усиливает трение между вращающимися частями и снижает срок их службы.
- Двигатель долго прогревается. Вентилятор охлаждения срабатывает заранее. Жидкость, проходящая через радиатор, постоянно охлаждается. Это приводит к снижению температуры и увеличению времени прогрева силового агрегата.
Как проверить ДТОЖ?
Как заменить датчик температуры?
Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.
Замена осуществляется на холодном двигателе в следующей последовательности:
- Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место.
- Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления.
- Демонтировать защиту, расположенную под силовым агрегатом.
- Слить охлаждающую жидкость из радиатора.
- Отключить провода от датчика. При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения.
- Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
- Установить на место штекер электропроводки и защиту.
- Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.
Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.
Сколько стоит ДТОЖ?
Датчик температуры охлаждающей жидкости двигателя на ВАЗ-2114 – это один из тех электрических индикаторов автомобиля, который чаще всего выходит из строя, поскольку на него влияет перепад температур и нагревательный эффект. Меняется этот элемент также очень просто, но не все автомобилисты это понимают и тратят деньги, а также время зря. Данная статья расскажет, как быстро и своими руками заменить датчик охлаждающей жидкости на автомобиле.
Видео о замене датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114:
Видеоматериал расскажет, как заменить датчик охлаждающей жидкости, а также поведает о некоторых нюансах и тонкостях процесса.
Устройство системы охлаждения на ВАЗ-2114
Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:
Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Как говорилось раннее, процесс замены слишком прост и займет всего минут 10-15.
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
Проводим демонтаж клеммы АКБ
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал
Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.
Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
| Наименование производителя | Каталожный номер | Стоимость, в рублях |
|---|---|---|
| Fenox | TSN22101 | 210 |
| LUZAR | LS 0101 | 240 |
| Fenox | TSN22101O7 | 240 |
| Vernet | 2509 | 250 |
| Patron | PE13059 | 300 |
| Intermotor | 52400 | 300 |
| Era | 330082 | 350 |
| Facet | 7.3000 | 350 |
| Eps | 1.830.000 | 400 |
| KW | 530.000 | 550 |
| H+B Elparts | 70511515 | 600 |
| Cargo | 180804 | 700 |
| Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем . Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
- Другие последствия, к которым датчик привязан косвенно.
Выводы
Заменить датчик охлаждения на ВАЗ-2114 достаточно просто и с этим заданием справится может каждый. Особое внимание стоит уделить выбору изделия, поскольку именно от него зависит, насколько долго и качественно будет работать двигатель в целом и отдельные его узлы.
На двигателе автомобиля ВАЗ 2114 есть два температурных датчика, что зачастую приводит к путанице, при их замене:
Расположение температурных датчиков
- Один из них ДТОЖ, расположен на патрубке охлаждающей системы, идущем от головки блока к термостату. Он подает сигналы на электронный блок управления компьютера, чтобы своевременно включалось дополнительное охлаждение (вентилятор). На радиаторе его не ищите, он там располагался у предыдущих моделей. Имеет две клеммы. Выглядит снятый с автомобиля ДТОЖ следующим образом:
Внешний вид ДТОЖ
- Второй датчик называется ДТУОЖ, он имеет одну клемму, и подает сигнал на приборную панель в салоне, где водитель видит температуру охлаждающей жидкости (не двигателя, как ошибочно многие думают). Располагается он, как видно из первого рисунка, на блоке двигателя под патрубком охлаждающей системы. Может иметь резиновый колпачок, закрывающий клемму от попадания влаги. ДТУОЖ выглядит следующим образом:
Внешний вид ДТУОЖ
Признаки неполадок
Характерные симптомы выхода из строя ДТОЖ следующие:
- Включение вентилятора, когда мотор не прогрет;
- Плохо заводится прогретый мотор;
- Нестабильные обороты двигателя на холостом ходу;
- Нестабильная работа двигателя (троение, отсутствие тяги)
- Повышается расход бензина;
Возможные причины
Самой распространенной причиной таких неполадок для ДТОЖ и ДТУОЖ являются:
- Окисление клемм (контактов);
- Обрыв провода питания;
- Поломка самого датчика;
Этапы поиска неполадки
Опытные мастера для выявления неисправности делают следующее:
- Начинают проверку с предохранителей, сгоревшие заменяют, и на этом проблема может быть решена;
- Осмотр на предмет внешних повреждений (оплавленная пластмасса, изоляция, сколы)
- Снимают клемму, отстегнув защелку, и чистят контакты. Если проблема в них, то работа мотора стабилизируется;
- Проверяют мультиметром цепь питания, отсутствие питания будет означать обрыв провода;
- Снятие и проверка ДТОЖ;
Снятие ДТОЖ
А вот проверка датчика температуры охлаждающей жидкости на ВАЗ 2114, требует его снятия с автомобиля. Снимается он элементарно:
Совет: работать безопаснее на остывшем моторе, чтобы не обжечься и не ошпариться.
- Отключаете клеммы от аккумулятора
- Снимаете воздушный фильтр вместе с кожухом, для этого отключаем колодку с проводами и ослабляем хомут на патрубке;
- Отключаем колодку и ослабляем хомут.
- Используя головку на 19 либо ключ, выкручиваем болты крепления корпуса к кузову;
- Откручиваете болты, которыми корпус прикреплен к кузову.
- Отсоединяете резиновую опору от кронштейна, который прикреплен к полке АКБ.
- Из-под тяги капотного замка вынимаете кронштейны еще двух опор и снимаете корпус фильтра вместе с датчиком воздуха и шлангом;
- Частично сливаете жидкость из системы охлаждения, подставив емкость. Чтобы процесс происходил быстрее, снимают крышку с радиатора или расширительного бачка;
- Аккуратно отсоединяют разъем от датчика, он имеет специальную защелку;
- Ключом на 21 выкручивают датчик;
Проверка в домашних условиях
После снятия, остается убедиться, что датчик неисправен. Для этого, нужно знать, как проверить датчик температуры охлаждающей жидкости на ВАЗ 2114 самостоятельно. Надо измерить его сопротивление в холодном состоянии и после помещения в кипяток:
- Сопротивление на клеммах выкрученного из автомобиля прибора составляет около 3500 ОМ;
- Сопротивление, после погружения его в стакан с кипятком должно быть ниже 200 Ом;
- Получение промежуточных значений, не так важно;
Если показания сильно отличаются, значит ДТОЖ следует заменить. Смотрите на его маркировку, и приобретаете такой же датчик. Затем вкручиваете его на место старого, и подключаете к нему разъем. Не забудьте залить в систему тосол. Теперь вы знаете, как проверить ДТОЖ на ВАЗ 2114.
