Приведены схема предохранителей Geely Emgrand и реле, а также описание.
Список предохранителей моторного отсека
Список реле отсека двигателя по схема предохранителей Geely Emgrand
номер компонент (описание) на схема предохранителей Geely Emgrand
A Реле вентилятора (реле высокой скорости вентилятора);
B Реле вентилятора (реле низкой скорости вентилятора);
C Реле корректора;
D Реле дневного света;
E Реле стартера;
F Реле подсветки (R.F. реле подсветки);
G Главного реле двигателя;
H Реле обратного хода (специально для CVT);
I Реле масляного насоса;
J Передние противотуманные фары реле;
K Реле подогрев сидений;
L Реле вентилятора;
M реле стартера 2 (специально для CVT);
N Реле блокировки переключения передач (специально для CVT).
Внутренняя электрическая схема блока предохранителей в моторном отсеке
Электросхема Geely 7. Элементы схема предохранителей Geely Emgrand
TPS — датчик положения дроссельной заслонки на схема предохранителей Geely Emgrand.
EN01 — cоединитель жгута проводов модуля управления двигателем (engine control module harness connector) (см. статью Электросхемы Geely Emgrand 7. Жгут двигателя седана с МКПП в верхнем правом окне «Поиск» данной страницы сайта).
EN05 — разъем жгута проводов выключателя гидроусилителя рулевого управления (power steering switch harness connector).
EN16 — соединитель жгута проводов датчика температуры воздуха впускного коллектора (intake pressure temperature sensor harness connector).
EN23 — соединитель жгута проводов датчика охлаждающей жидкости двигателя (engine coolant sensor harness connector).
EN27 — соединитель жгута проводов датчика положения дроссельной заслонки (throttle position sensor harness connector).
C — датчик 5V опорный источник питания (sensor 5V reference power supply).
Больше информации про Джили Эмгранд (Geely Emgrand) см. в разделе «Поиск» вверху справа на данной странице сайта:
Советы по обслуживанию электрооборудования
В случае если у Вас что-то сбоит в электрике, то начать проверку стоит с предохранителей.
Смотрите соответствующие нижеперечисленные статьи на данную тему.
Блок предохранителей Джили Эмгранд – расположение и схема.
Электросхемы Geely Emgrand 7. Предохранители и реле в моторном отсеке.
Электросхемы Geely Emgrand 7. Предохранители и реле в салоне.
В случае утечек тока, следует проверить цепи питания с помощью мультиметра.
Подробнее об этом смотрите в нижеуказанной статье через окно «Поиск«.
И вот постигла меня участь немногих эмграндоводов, как смерть блока ВСМ или Блок управления электроникой . Сперва я как то еще мирилась, но когда начались дожди стало совсем плохо и было решено, ЧИНИТЬ!
Было прочитано много статей и было решено менять блок. точнее для начала было решено его снять и изучить. Но не тут то было. Блок прикипел к фишке . Все попытки снять его не увенчались успехом. Вот тогда и было решено его менять. На разборе был заказан блок и фишкой .
Но учитывая где находится блок и то, что в его припаянном состоянии снять его просто не получится … эхх… пришлось снимать всю панель
находится он по другую сторону от внутреннего блока предохранителей.

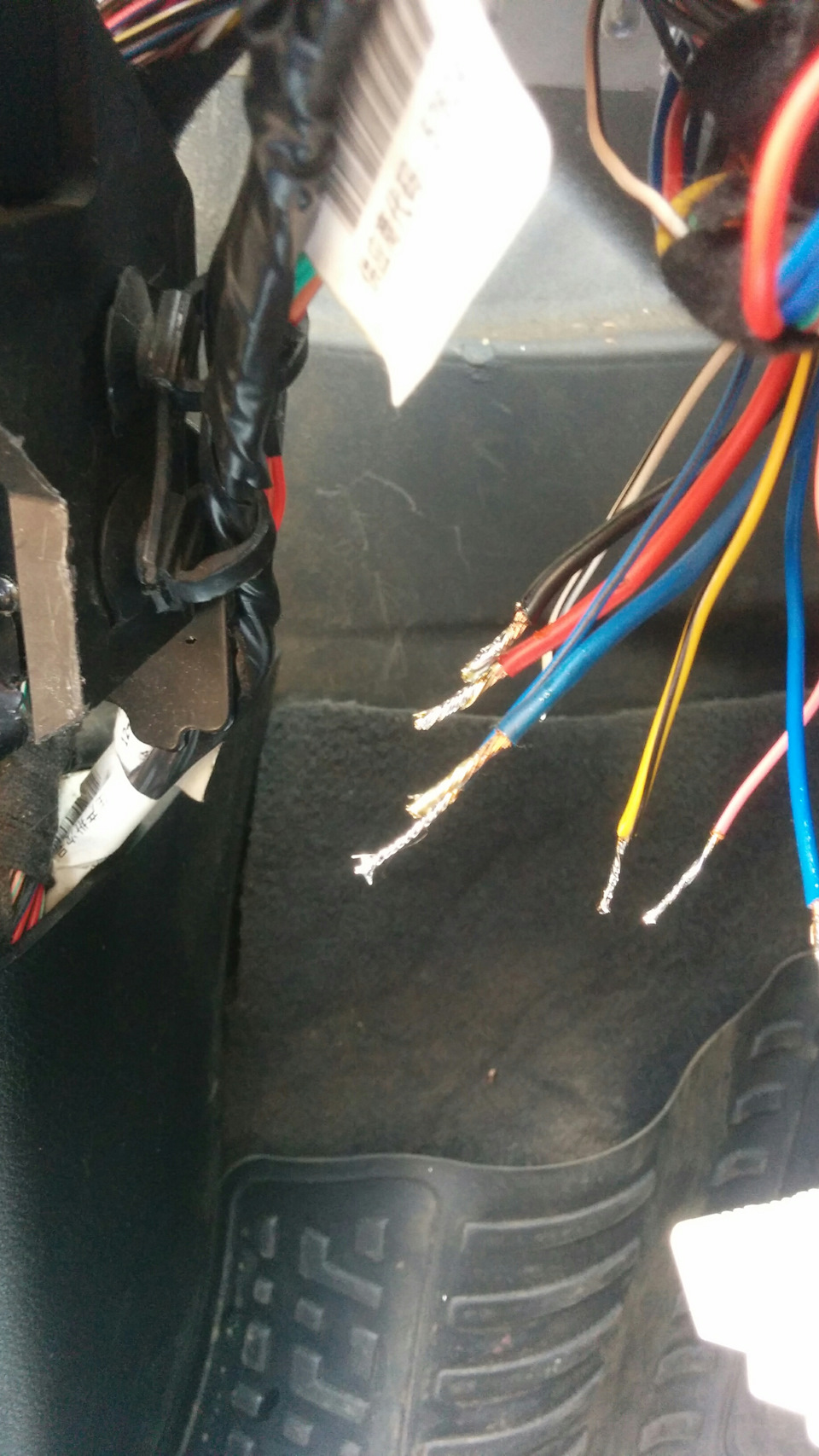

старый блок был срезан.
два провода почернели и дорожкам тоже не очень хорошо.

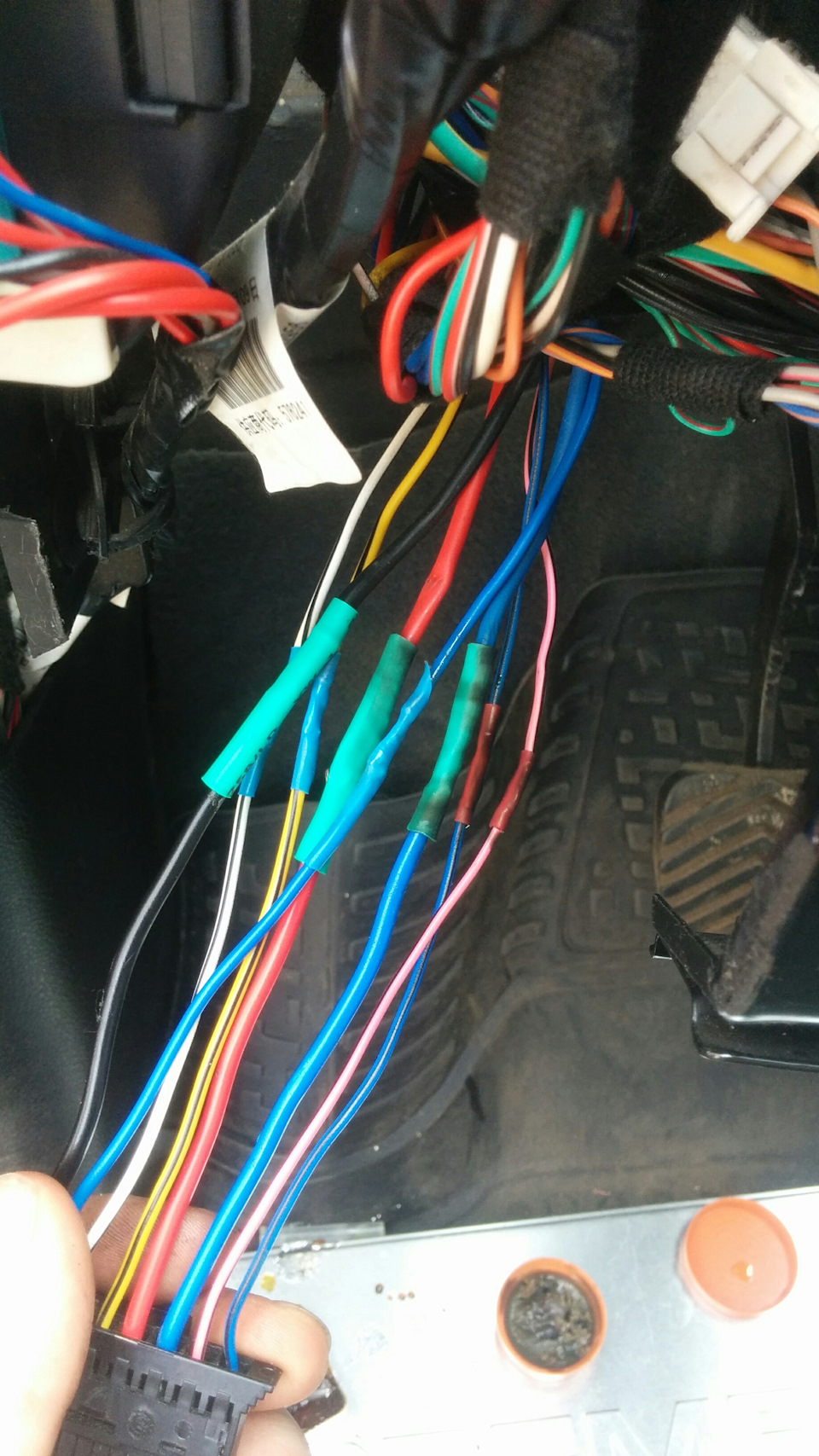

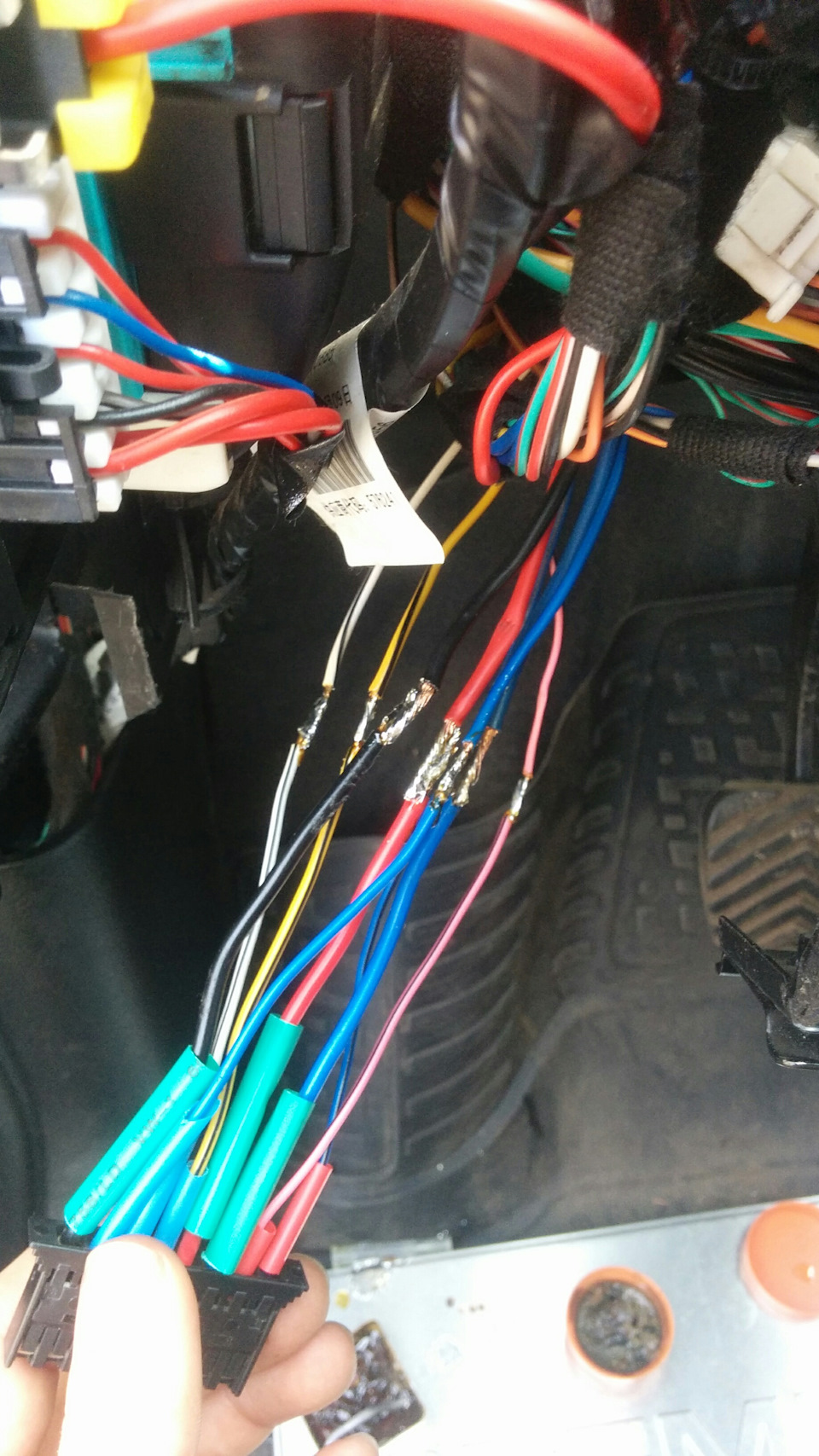

дальше провода были залужены, припаяны и изолированы .
Все заработало, но мы столкнулись с другой проблемой . Надо прописать ключи в ЦЗ, но это уже другая история …
При выходе из строя предохранителя многие автовладельцы заменяют его без оглядки на требуемый номинальный ток, а то и вовсе ставят «жучок». Делать этого не следует: как минимум, впоследствии вашему авто Geely Emgrand 7 понадобится замена блока предохранителей, а то и более серьёзный ремонт.
К наиболее частым неисправностям, приводящим к замене блока предохранителей, относятся окисление или выгорание контактов.
В автомобилях с возрастом посадочные места предохранителей не обеспечивают должный контакт, что приводит к сбоям в работе электрооборудования. Не следует забывать, что некорректная работа блока предохранителей может привести к серьёзным поломкам. Поэтому при возникновении малейших проблем следует заменить блок предохранителей, и предотвратить более серьёзные неисправности.
Другие работы по ремонту электрики
- Замена электронного блока управления
- Замена стартера
- Замена генератора
- Замена ремня генератора
- Замена замка зажигания
- Замена катушки зажигания
- Замена проводки в автомобиле
- Замена проводов высокого напряжения
- Замена датчика кислорода
- Замена датчика дроссельной заслонки
- Замена датчика коленвала
- Регулировка фар
- Замена ламп габаритных огней
- Замена лампы ближнего света
- Замена механизма стеклоочистителя
Оставить заявку
Стоимость
Замена блока предохранителей
Цена: От 1 000₽
Длительность: от 30 минут
Гарантия: 6 месяцев
Братья! Кто подскажет где находится предохранитель на розетку прикуривателя? Под капотом искал — не нашел, а под приборной панелью нет ничего. В мануале сказано, что он под приборной панелью. Спасите, а то и спросить то не у кого!
- serch, o.kidirov1987, EmelineCib и 2 другим это нравится
#2 OFFLINE Urri
На днях менял этот предохранитель. если открыть переднюю дверь с водительской стороны, на торпеде находится крышка блока предохранителей с выемкой для пальцев. С достаточным усилием, но без фанатизма, потяни её на себя. Не бойся, не сломается. на крышке расписаны все предохранители с пиктограммами, так что не перепутаешь. Почему сгорел предохранитель?
#3 OFFLINE ches
Рассыпался штеккер видеорегистратора. Я подозреваю, что замкнуло резетку запчастями штеккера, будь он неладен! Спасибо за помощь Urri !
Я так понял, что выемка для пальцев это та, что примыкает к двери, т.е. с торца торпеды, слева?
#4 OFFLINE Urri
#5 OFFLINE Spoki7171
В крышке предохранителей, под капотом, ее надо перевернуть и увидите, есть специальная вилка для выемки предохранителей, намного удобнее ею выдергивать их из гнезда, чем пальцами.
#6 OFFLINE Urri
В крышке предохранителей, под капотом, ее надо перевернуть и увидите, есть специальная вилка для выемки предохранителей, намного удобнее ею выдергивать их из гнезда, чем пальцами.
Про пинцет знаю, даже пробовал им пользоваться, но то ли мороз сделал своё дело, то ли пластик такой, то ли руки у меня золотые. Короче, нет больше пинцета. А предохранитель этот находится в таком месте и сидит так крепко, что и пинцетом его тоже оттуда никак. Кстати, запасного предохранителя этого номинала в подкапотной крышке блока предохранителей нет.
#7 OFFLINE Валерий
Это,кстати,единственный случай,когда я на АИС обращался.Включил регистратор,а разъем замыкал и предохранитель тю-тю.Электрик с АИСа открыл крышку,что в торпеде,возле вод.двери сбоку и заменил его.И 2 или 3 самореза откручивал.Так эти щипцы сломал он даже,когда тепло было (17.10.2012г).А вот по поводу запасных предохранителей-врать не буду,не помню,но по-моему у меня их вообще нет.
#8 OFFLINE Urri
#9 OFFLINE базилио83
аналоги плавких вставок (предохранителей) можно найти в магазинах авто запчастей «Предохранитель плоский мини 15А и т. д.»
#10 OFFLINE базилио83
- Виктор, skarm76, Юра-69 и еще 1 это нравится
#11 OFFLINE Kandidat
#12 OFFLINE раф624
такая беда пришла.Мороз -15 глюкануло так что умерла совсем.На веревке в сервис,зарядили и запустили.Причина плохие контакты реле в блоке предохранителей.Совет во избежании казусов снимите все реле и вставьте по 2-3 раза каждую.
#13 OFFLINE базилио83
возможно что у китайских машин, как и у японских, по электрике есть всё чего нет в комплектации, то есть, реле есть, а подогрева сидений нет — значит его можно подключить ( посмотри наличие проводов на полу под сиденьем) . 🙂
#14 OFFLINE ТАКСИСТ
Всем привет.прошу помощи может у кого то это было.Решил добавить светодиодную подсветку в багажник. К проводкам штатного света багажника нарастил проводки для подключения к ним светодиодной ленты и видимо случайно замкнул при подрезке провода. в результате исчез свет в плафонах салона и подсветка щитка приборов.Залез в блок предохранителей в салоне 9-й предохранитель отвечает за щиток приборов но он оказался целым.Подскажите пожалуйста какой предохранитель или реле отвечает за свет в салоне.Спасибо.
#15 OFFLINE Serg1609
А открыть Руководство по эксплуатации религия не позволяет?
Проверяй 19 и 22 пред!
И скачай электросхему! Пригодится.
На будущее : при любых работах с проводкой снимай минусовую клемму!
- Toolmaker, alextop36, geelyem и 5 другим это нравится
#16 OFFLINE ТАКСИСТ
Спасибо Сергей за отзыв.Конечно я посмотрю 19 и 22 предохранители.но у меня еще по мимо отсутствия света в салоне и не работает щиток приборов. сегодня обнаружил и не работу центрального замка.то есть спидометр тахометр свет в салоне и центральный замок.наверно это уж занад то для короткого замыкания подсветки багажника.Смотрел предохранители для замков и они целые.предохранители на подсветку и они целые.В общем записался я на сервис на субботу..вот такие проблемы.Может в таком разрезе были у кого то проблемы посоветуйте что-нибудь.Спасибо.
#17 OFFLINE lavik
Привет,у меня такое было,ищи предохранитель.Я все подрят тыкал .
#18 OFFLINE ТАКСИСТ
Привет всем.Выше я описывал что на моем авто пропал свет салона и перестал работать спидометр и тахометр и вся индикация щитка приборов.Так вот сегодня эта проблема решена путем замены перегоревшего предохранителя.Открыл блок предохранителей в салоне и если смотреть на открывшиеся окно то третий сверху в правом ряду 5 амперный предохранитель отвечает за вот такую проблему.
#19 OFFLINE Роберт
Странно. Я именно сегодня тоже занимался этим же, только у меня перестала работать индикация щитка приборов и климат-контроль, отвечает за это 10А предохранитель № 9. Причем схема расположения предохранителей на крышке не соответствует действительности, а в руководстве по эксплуатации всё точно по схеме. Видимо от места сборки зависит расположение, назначение и ампераж предохранителей.
Охота всего и сразу, и чтобы всем
#20 OFFLINE brave
у меня такой вопрос на насос омывателя стоит отдельный предохранитель или нет,он уменя работал пока не потек бачок из за резинки,поменял резинку перестал работать омыватель что делать?
Если не работает головной свет или другие электронные компоненты, проверьте плавкие предохранители. С горевшие предохранители должны быть заменены.
Выключите зажигание и дополнительное оборудование. Извлеките предохранители, которые могут быть неисправными, и осмотрите их.
Найдите неисправный предохранитель. Название каждого предохранителя нанесено на крышку блока плавких предохранителей. Для извлечения плавких предохранителей используйте специальное приспособление. Если предохранитель сгорел, замените его новым.
Если сложно определить, сгорел ли предохранитель, замените тот, который может быть неисправным, исправным.
При замене используйте предохранители с аналогичным номиналом, указанным на крышке блока плавких предохранителей.
В экстренных случаях, когда нет в наличии запасных предохранителей, используйте предохранители CIG (прикуривателя) и А/С (кондиционера), так как они не влияют на эксплуатацию автомобиля.
На данном автомобиле предохранители размещаются в моторном отсеке слева и в панели приборов, как показано на рисунке. При замене используйте аналогичные предохранители.
Моторный отсек
При отсутствии предохранителей нужного номинала м огут использоваться предохранители с меньшим номиналом. Однако предпочтительно устанавливать предохранители с таким же номиналом, так как предохранители с меньшим номиналом м огут снова перегореть, хотя это и не будет свидетельством неисправности автомобиля. Установите предохранители с необходимым номиналом в ближайшее время. Приобретите и установите предохранитель необходимого номинала.
Рекомендуется иметь комплект запасных предохранителей.
Если новый предохранитель перегорел сразу после установки, это м ожет указывать на неисправность электрической системы. Обратитесь в авторизованный сервисный центр Geely.
ВНИМАНИЕ
Запрещено устанавливать плавкие предохранители с более высоким номиналом или другие предметы, так как это может привести к выходу из строя электросистемы и к возгоранию.
На Geely Emgrand EC7 предохранители расположены как в салоне автомобиля, так и под капотом. Расположенные в салоне предохранители в основном отвечают за системы внутри салона, а под капотом следовательно за все остальные. Нам нужен предохранитель прикуривателя, который расположен в салонном монтажном блоке.
Где расположен блок предохранителей в салоне Emgrand EC7
Чтобы найти монтажный блок достаточно с помощью пластиковой лопатки, либо отвертки с тонким жалом открыть боковину торпеды и там можно увидеть монтажный блок. Открывается она достаточно легко, а вот доставать из нее предохранители не очень удобно.
Расшифровка предохранителей в салоне Geely Emgrand EC7
- 1 Фонарь заднего хода 10A
- 2 Система ABS 10A
- 3 Двигатель 10A
- 4 Подушка безопасности 10A
- 5 Розетка доп. оборудования 15A
- 6 Предохранитель прикуривателя Geely Emgrand EC7 15A
- 7 Люк с электроприводом 10A
- 8 Стеклоочиститель ветрового стекла 20A
- 9 Щиток комбинированных приборов 10A
- 10 BCM10A
- 11 Задний стеклоочиститель 10A
- 12 Катушка зажигания 15A
- 13 Радио 15A
- 14 Задний противотуманный фонарь 10A
- 15 Сирена 10A
- 16 Компрессор 10A
- 17 Люк крыши 30A
- 18 Подогрев зеркала заднего вида 10A
- 19 Клаксон 10A
- 20 Стоп-сигнал 10A
- 21 Защита батареи 15A
- 22 Габаритный огонь 10A
- 23 Замки 20A
- 24 Бортовая система диагностики 10A
- 25 Аварийная световая сигнализация 10A
- 26 Выключатель переднего освещения 10A
Таким образом предохранитель прикуривателя находится под номером 6. Установлен красный предохранитель мощностью 10А. Тип предохранителя Mini с ножками. Продаются они как правило в комплектах, но в некоторых магазинах можно встретить и поштучно.
- MINI набор из 10шт M310 от 80 руб.
- Маяк Mini набор APF-190-BL 10шт от 45 руб
- Alca Mini набор из 10 шт 670 000 от 60 руб
- AVS mini набор из 10 шт 43733 от 30 руб
- Вымпел mini из 10 шт 5128 от 30 руб
Как вариант можно приобрести набор предохранителей, в котором по 2 каждого типа и специальный пинцет для того, чтобы удобно доставать старый предохранитель.
Достаем сгоревший предохранитель с помощью пинцета или тонких щипцов и производим замену на новый.
У вас начались сбои в работе электрооборудования автомобиля Джили Эмгранд. Первым делом следует проверить блок предохранителей Джили Эмгранд. Каждый из предохранителей отвечает за работоспособность конкретной электрической цепи. Где находятся блоки предохранителей. И как найти нужный Вы узнаете из этой статьи.
Блок предохранителей в моторном отсеке
Расположен слева около аккумулятора (если смотреть по ходу движения автомобиля).
Для того, чтобы получить доступ непосредственно к предохранителям, необходимо надавить на фиксатор и извлечь крышку.
На обратной стороне крышки показана схема расположения предохранителей
Назначение предохранителей Geely Emgrand EC7 под капотом.
| № | Назначение | Сила тока |
| F01 | Задний Лямбда-зонд | 5A |
| F02 | Передний Лямбда-зонд | 5A |
| F03 | Двигатель | 30A |
| F04 | Стартер | 30A |
| F05 | Генератор | 10A |
| F06 | Правая лампа ближнего света | 10A |
| F07 | Правая лампа дальнего света | 10A |
| F08 | Левая лампа ближнего света | 10A |
| F09 | Стеклоподъемники | 30A |
| F10 | Батарея | 60A |
| F11 | Переключатель зажигания AM1 | 30A |
| F12 | Двигатель | 10A |
| F13 | Дневные ходовые огни | 15A |
| F1 4 | Топливный насос | 15A |
| F15 | — | 15A |
| F16 | Левая лампа дальнего света | 10A |
| F17 | Генератор | 100A |
| F18 | Передняя противотуманная фара | 15A |
| F19 | Система ABS | 25A |
| F20 | — | 25A |
| F21 | Подогрев сиденья | 15A |
| F22 | — | 30A |
| F23 | Переключатель зажигания AM2 | 30A |
| F24 | Электрический вентилятор охлаждения двигателя | 40A |
| F25 | Электрорегулировки сиденья | 30A |
| F26 | Обогрев заднего стекла | 30A |
| F27 | Батарея | 60A |
| F28 | Батарея IG1 | 40A |
| F29 | Вентилятор | 40A |
| F30 | Система ABS | 40A |
Блок предохранителей Джили Эмгранд. В салоне
Предохранители в салоне находятся в районе левого колена водителя. Чтобы получить доступ к ним, необходимо поддеть пальцами крышку и снять ее — местонахождение обозначено цифрой 2.
Схема расположения
Схема расположения на блоке
| Обозначение | Предохранитель | Номинал |
| 1 | Фонарь заднего хода | 10 А |
| 2 | Система ABS | 10 А |
| 3 | Двигатель | 10 А |
| 4 | Подушка безопасности | 10 А |
| 5 | Розетка дополнительного оборудования | 15 А |
| 6 | Прикуриватель | 15 А |
| 7 | Люк с электроприводом | 10 А |
| 8 | Стеклоочиститель ветрового стекла | 20 А |
| 9 | Щиток приборов | 10 А |
| 10 | ВСМ (электронный блок управления) | 10 А |
| 11 | Задний стеклоочиститель | 10 А |
| 12 | Катушка зажигания | 15 А |
| 13 | Радио | 15 А |
| 14 | Задний противотуманный фонарь | 10 А |
| 15 | Сирена | 10 А |
| 16 | Компрессор | 10 А |
| 17 | Люк крыши | 30 А |
| 18 | Подогрев зеркала заднего вида | 10 А |
| 19 | Клаксон | 10 А |
| 20 | Стоп-сигнал | 10 А |
| 21 | Защита батареи | 15 А |
| 22 | Габаритный огонь | 10 А |
| 23 | Замки | 20 А |
| 24 | Бортовая система диагностики | 10 А |
| 25 | Аварийная световая сигнализация | 10 А |
| 26 | Выключатель переднего освещения | 10 А |
