Иногда ремень ГРМ выходит из строя ранее, чем автомобиль проходит 60000 км. Подобная неисправность может привести к досрочному ремонту компрессора кондиционера, генератора и ГУР, поэтому периодичность диагностики ремня ГРМ нарушать нежелательно.

Замену ремня ГРМ на автомобилях Рено Логан можно выполнить самостоятельно, но следует соблюдать все положения, представленной выше инструкции. После правильного выполнения мероприятия автомобиль проходит как минимум 60000 км до следующей замены ремня.

Сегодня утро началось не с кофе, а с замены ремня ГРМ на Renault Sandero с двигателем 1,6 8 клапанов. В придачу поменяем помпу, натяжной и обводной ролики ремня навесных агрегатов.

Интервал замены

Процедура замены ремня ГРМ на данном автомобиле очень проста и не потребует специального инструменты и замудренных фиксаторов. Интервал замены 60000, но зная качество наших запчастей, лучше поменять пораньше. На всю процедуру нам потребуется около часа.

При обрыве ремня ГРМ на данном двигателе загибает клапана.

Долго не думая, начнем.

Подготовительные операции

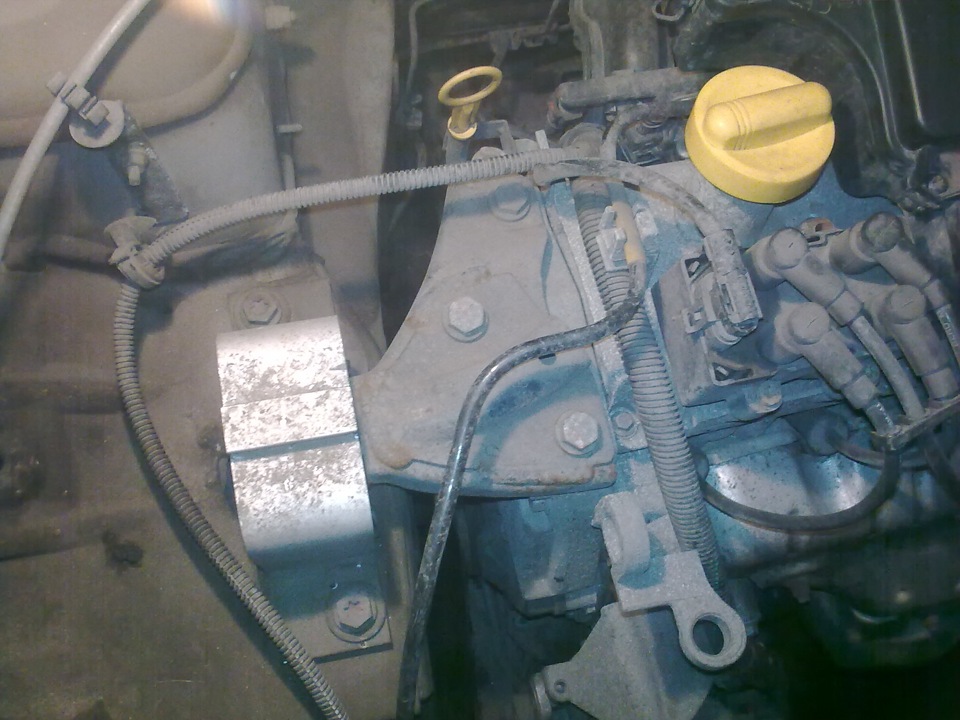

Вывешиваем двигатель и демонтируем его опору. Пять болтов на 15.

Снимаем переднее правое колесо и пластиковый брызговик.

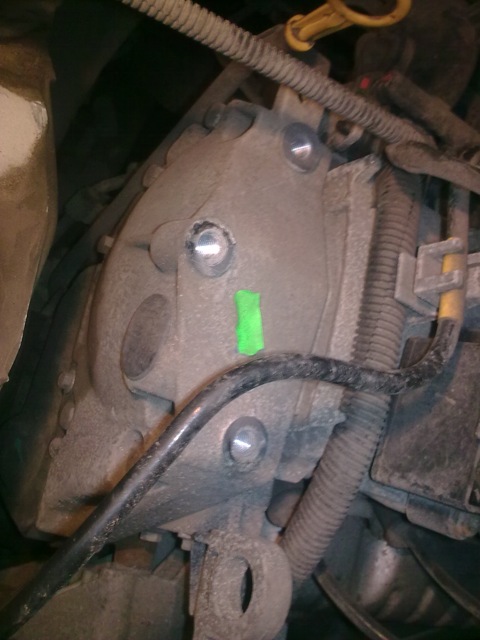

Демонтируем верхнею защитную крышку ремня ГРМ, открутив четыре болта.

Откручиваем два верхних болта на 10 нижней крышки ГРМ.

Снимем ремень генератора. Ключом на 15 проворачиваем натяжной ролик по часовой стрелки до ослабления ремня и снимаем его. Натяжной ролик показан зеленой стрелкой. Блокируем коленвал и откручиваем болт коленвала (показан красной стрелкой). Демонтируем шкив.

Как заблокировать коленвал подручными средствами опишу в конце статьи.

Откручиваем два болта нижней крышки ГРМ и снимаем ее.

Выставляем верхнею мертвую точку

Проворачиваем коленвал по часовой стрелки до совпадения меток на звездочке распредвала и ГБЦ. Откручиваем гайку натяжного ролика.

Замена помпы

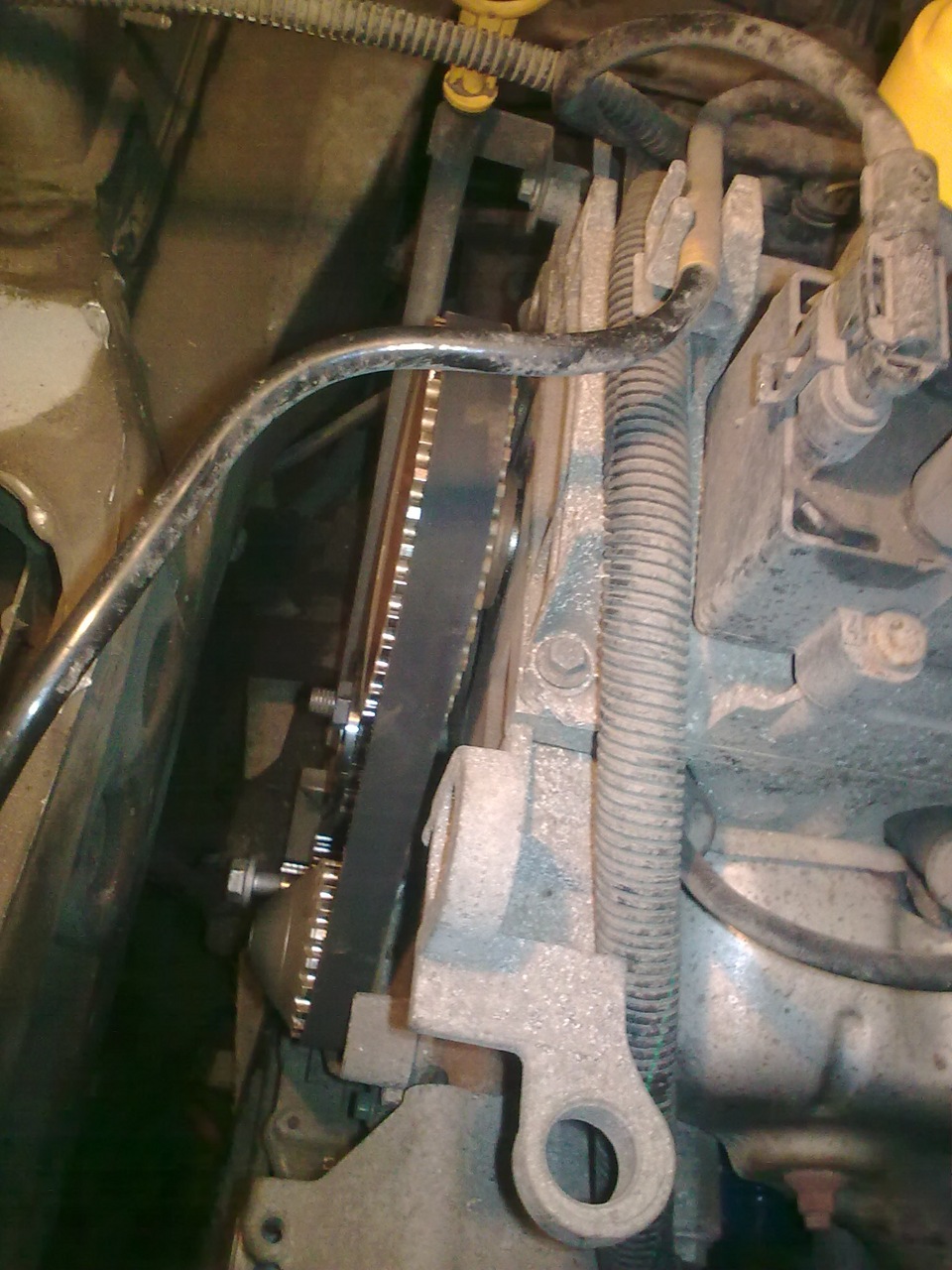

Снимаем натяжной ролик, ремень ГРМ и открутив 8 болтов демонтируем помпу.

Смазываем прокладку водяного насоса тонким слоем герметика и монтируем его обратно.

Болты закручиваем последовательно в несколько проходов, что бы равномерно обжалась прокладка.

Откручиваем натяжной и обводной ролики ремня генератора.

Ставим новые ролики на место.

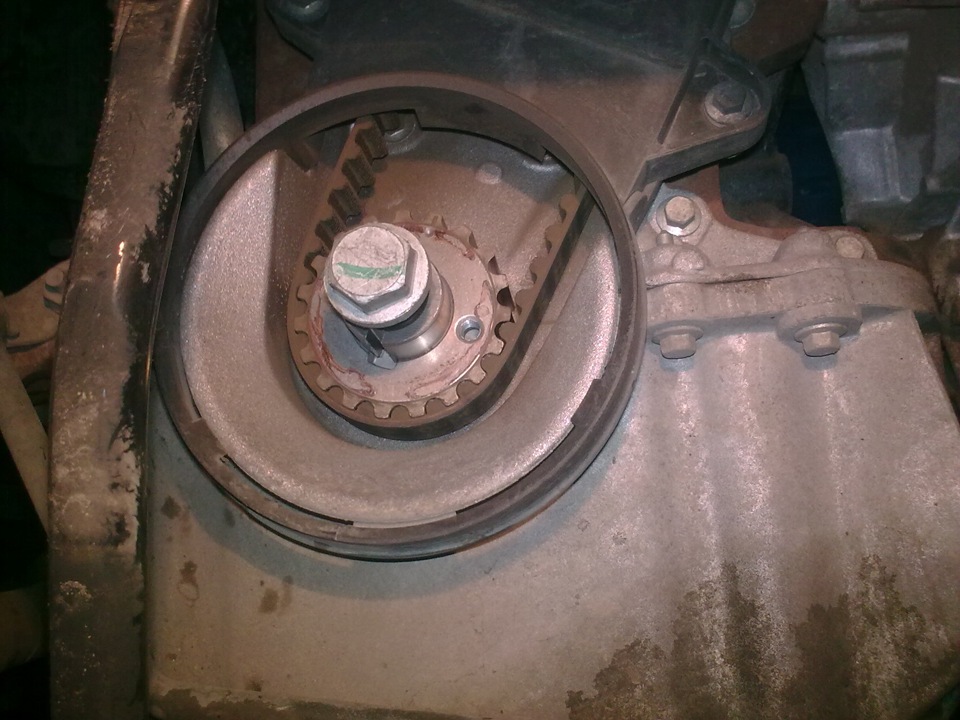

Снимаем звездочку коленвала. Используем съемник или вкручиваем в отверстия два болта и аккуратно извлекаем звездочку за них.

Установка нового ремня ГРМ

Достаем новый комплект ГРМ. О том как отличить оригинальный ремень ГРМ от подделки читайте в этой статье.

На ремне ГРМ есть две метки, соответствующие меткам на распредвале и коленвале, а так же направление вращения.

Совмещаем метку на ремне с меткой на звездочке коленвала и устанавливаем ее на место.

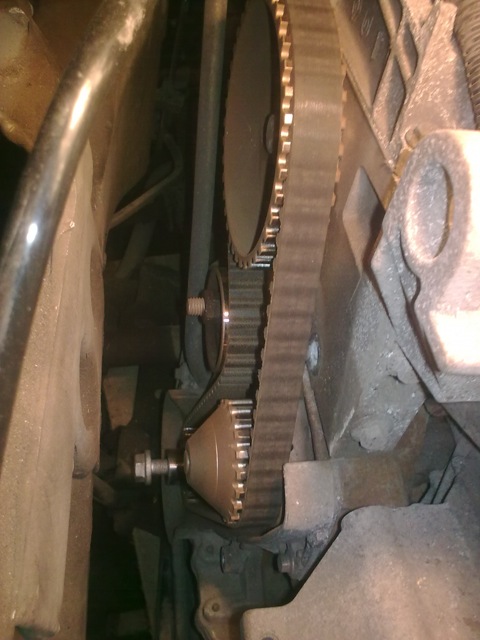

Одеваем ремень ГРМ на водяной насос и звездочку распредвала, совместив соответствующие метки. Ставим новый натяжной ролик.

Не забываем про направление вращения.

Натягиваем ремень и затягиваем гайку натяжного ролика. Натягиваем до совпадения меток на ролике. На натяжном ролике так же есть направление натяжки.

Еще раз проверяем совпадение всех меток и прокручиваем коленвал два оборота, что бы убедится в правильности установки. Устанавливаем на место все детали в порядке обратном снятию. Заливаем антифриз. Все очень просто.

Как заблокировать коленвал

А теперь как обещано самый простой способ блокировки коленвала. Подходит и для любых дисков как вентилируемых так и нет. Закручиваем два колесных болта и устанавливаем между ними и суппортом монтировку. Под задние колеса ставим подпоры, затягиваем ручник и включаем пятую передачу. Все, коленвал заблокирован.

Какие последствия несет за собой неисправность ремня ГРМ? В момент среза зубьев или разрыва ремня привода ГРМ клапаны утыкаются в поршни, по причине того, что углы поворота коленвала и распредвала рассогласовываются. Данная проблема приводит водителя к очень затратным ремонтным работам двигательного отсека.

Согласно регламенту завода-изготовителя, проверять состояние ремня ГРМ необходимо через каждые 15 000 км. Так как замена свечей зажигания производится через такое же количество пройденного автомобилем километража, то лучшим решением будет – совместить работы по их смене. Таким образом, когда Вы будете проверять ремень ГРМ, коленвал провернется гораздо проще. Как выглядит пригодный к дальнейшей эксплуатации ремень ГРМ при проверке:

• Но стороне с зубьями не имеются подрезанные зубья, трещины, складки или отслоения ткани от резиновой поверхности;
• Другая часть не изношена, на ней нет следа подгорания и обнажающего нити корда;
• Торцевая часть ремня не расслоена и не разлохмачена.

В том случае, если вы обнаружили на ремне ГРМ следы масла – незамедлительно осуществите его смену. Вне зависимости от того, в каком состоянии находится ремень, следует менять его каждые 60 000 км, пройденные автомобилем.

Ниже будет продемонстрирована работа по замене ремне ГРМ на двигателе, который был установлен на автомобиль выпуска до 2010 года.

Схема привода газораспределительного механизма:

• зубчатый шкив коленчатого вала;
• ремень привода ГРМ;
• натяжной ролик;
• зубчатый шкив распредвала;
• зубчатый шкив насоса охлаждающей жидкости.

Инструкция по замене ремня привода ГРМ

Необходимо подставить домкрат под поддон картера;

Производим снятие защиты силового агрегата;

Для того, чтобы избежать повреждений поддона, будет лучше, если Вы установите под него толстый кусок резины или доски;

Снимите держатель трубки продувки адсорбера и демпфер;

С помощью головки на 13 откручиваем оба болта, а затем осуществляем снятие растяжки;

С помощью головки на 16 выкручиваем оба болта, крепящих крепления кронштейна подушки опоры к кузову и три болта, крепящих кронштейны опоры к крышке ремня ГРМ;

Осуществляем снятие первой опоры в сборе;

Выкручиваем шесть болтов, крепящих крышку привода ремня;

Головка на 16 для болтов под номером 1, головка на 13 – для номера 2 и головка на 8 – болт под номером 3;

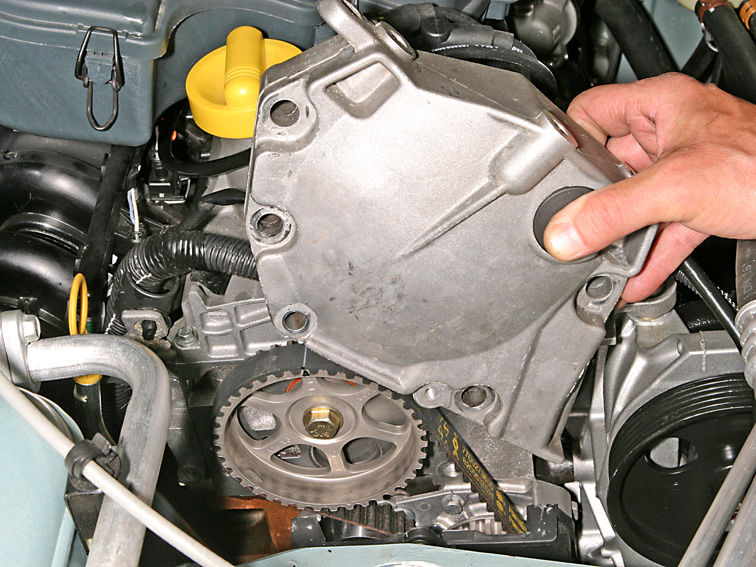

Затем уберите крышку сверху ремня ГРМ;

Используя головку на 18, проворачивайте коленвал вправо за болт, крепящий шкив привода вспомогательных агрегатов, после, визуально оцените состояние ремня и его натяг;

ПРИМЕЧАНИЕ
В том случае, когда Вы двумя пальцами сможете перекрутить ведущую ветвь ремня ГРМ (точка, находящаяся между зубчатым шкивом распредвала и насосом охлаждающей жидкости) более чем на 65, то Вы натянули ремень слишком слабо и понадобится его подтянуть.

Чтобы отрегулировать ремень ГРМ – снимите крышку сверху. Используя головку на 8, выкрутите два болта, крепящих нижнюю крышку ремня привода ГРМ;

Ослабьте, используя ключ на 16, затяжку гайки, крепящую натяжной ролик. Далее используя специальный ключ, проверните ролик вправо, при этом натягивайте ремень. В таком положении нужно затянуть гайку крепления;

Для смены ремня ГРМ на автомобиле Рено Логан и Рено Спндеро, необходимо произвести действия в последующем порядке:

Снять ремень привода вспомогательных агрегатов вместе с нижней крышкой ремня привода ГРМ;

Заблокируйте вал от поворачивания, откручивая болты, крепящие шкив коленвала. Для этого воспользуйтесь окном в картере сцепления, которое располагается с верхней стороны под корпусом термостата.;

Во время того, как Вы будете проворачивать коленвал (пригодится помощник), в окне наблюдайте как перемещается кожух сцепления. Следует добиться того, чтобы один из шести болтов, крепящих кожух к маховику, был виден в окне;

При помощи головки на 18 открутите болт, крепящий шкив коленвала и выньте отвертку из окна картера сцепления;

Перед демонтажем ремня, поставьте коленвал и распредвал в положение верхней мертвой точки такта сжатия первого цилиндра. Это следует сделать для того, чтобы не возникло нарушения фазы газораспределения;

Проверните коленвал за болт, который закрепляет шкив вправо, до того момента, пока метки на зубчатом шкиве распредвала (лунки по форме треугольника) не сойдутся с меткой, находящейся на крышке головки блока цилиндров (с логотипом ДАЧИЯ, через него можно провести воображаемую вертикальную ось шкива);

Чтобы произвести проверку расположения коленвала в положении верхней мертвой точки поршней первого и четвертого цилиндра, в блок цилиндров оснащен отверстием с резьбой М10. В него нужно вкрутить специальный установочный палец, длина резьбы которого равна 75 мм. В том случае, если коленвал располагается правильно, палец упрется в отфрезерованную поверхность, находящуюся на щеке коленвала и заблокирует коленвал при его проворачивании по часовой стрелке;

Технологическая пробка, расположенная на передней части блока, выворачивается при помощи головки на 14. Она находится в области первого цилиндра, к низу от датчика сигнализатора аварийного давления масла;

Вместо пальца можно переконструировать болт, с помощью которого коробка передач крепится к блоку цилиндров сверху. Накрутите две гайки и законтрите их таким образом, чтобы длина резьбы составляла 75 мм. Приспособление, которое у Вас получится, вкрутите в резьбовое отверстие блока цилиндров;

В том случае, если коленвал располагается правильно, приспособление упрется в отфрезерованную поверхность, находящуюся на щеке коленвала и заблокирует коленвал при его проворачивании по часовой стрелке;

Если во время вкручивания пальца или приспособления Вы почувствуйте упор, но при этом торец гайки не соприкасается с торцом бобышки отверстия в блоке цилиндров (остается зазор), то следует чуть-чуть провернуть коленвал против часовой стрелки за болт, крепящий шкив. После данного шага вкручивайте палец в отверстие блока до конца и проверните коленвал вправо до упора поверхности щеки в палец.

Снимите ремень привода ГРМ;

Осторожно!
После осуществления снятия ремня, не поворачивайте коленвал и распредвал, чтобы не произошло утыкание клапанов в поршни.

Во время замены ремня привода ГРМ следует также осуществить замену натяжного ролика.

Заводом изготовителем рекомендована замена ремня ГРМ на Рено Логан с 8-ми клапанными моторами раз в 60 тысяч километров пробега. Многие мастера говорят, что ремень отходит 80 и 100 тысяч, но замена через 60 тысяч гарантирует целостность ремня при агрессивной эксплуатации.

В этой статье разберем процесс замены ремня ГРМ на Рено Логан с 8-ми клапанным мотором объемом 1.6 (K7M), а также расскажем о выборе запчастей и перечислим список требуемых инструментов.

Проверка ремня ГРМ

Проверку состояния ремня ГРМ нужно производить каждое ТО, то есть раз в 15000 километров пробега. Если ремень потрескался, расслоился или он замаслен, то его нужно немедленно заменить. Основная причина растрескивания плохое качество ремня, а вот если ремень замаслен, то это вероятно потекший сальник распределительного или коленчатого вала.

Выбор запчасти

Оригинальный комплект ремня ГРМ для 8-ми клапанных двигателей 1.4 (K7J) и 1.6 (K7M) идет по артикулу 7701477024. Из заменителей обратите внимание на комплекты от производителей SKF, INA, Contitech.

Инструменты и материалы для работы:

• Домкрат;
• Ключ для колесных болтов;
• Подставка под автомобиль;
• Накидной ключ на тринадцать, шестнадцать;
• Вороток с трещоткой;
• Динамометрический ключ;
• Торцевая головка на десять, тринадцать, шестнадцать, восемнадцать;
• Силовой вороток;
• Удлинитель;
• Очиститель в аэрозоле;
• Герметик для двигателя;
• Вилка для натяжки ремня.

Процесс замены ремня

Обратите внимание, ниже представленная инструкция подойдет для Логанов с моторами K7J и K7M до 2010 года выпуска. После 2010 года в целом процедура замены аналогична, но уже применяется самонатяжной ролик ремня ГРМ.

Поддомкратьте и снимите правое колесо. Для безопасности установите под порог подставку и уберите домкрат.

От руки открутите гайку и отведите в сторону пластиковый кожух закрывающий доступ к ремню генератора.

Отведите ролик по часовой стрелке и скиньте ремень генератора. Болт на ролике под ключ на тринадцать.

Отверните болт крепежа шкива коленчатого вала и снимите его. Для того чтобы застопорить двигатель, попросите помощника включить пятую передачу и нажать на педаль тормоза.

Немного поддомкратьте двигатель, чтобы убрать нагрузку с правой опоры. Двигатель поддомкрачивайте через резиновую проставку под сливную пробку.

Открутите пять болтов крепления правой опоры двигателя. Болты под ключ на шестнадцать.

Отведите в сторону шланг идущий к адсорберу, а также провод питания и затем снимите опору двигателя.

Снимите щуп и заглушите отверстие, чтобы мусор не попал в двигатель. Это нужно для того чтобы при дальнейшей разборке не отломать его.

Открутите три болта крепежа нижнего кожуха ремня ГРМ и снимите его. Болты под головку на десять.

Отверните пять болтов крепежа верхнего кожуха и снимите его. Четыре болта под головку на тринадцать, один под головку на десять.

Прокрутите двигатель по часовой стрелке до совпадения меток на звезде распределительного вала и корпусе головки. Вкрутите болт крепления шкива коленчатого вала и за него прокручивайте мотор.

Ослабьте гайку крепежа натяжного ролика. Гайка под головку на шестнадцать.

От руки демонтируйте ремень ГРМ и снимите натяжной ролик, открутив полностью крепящую гайку.

Очистите всю грязь под кожухами ремня ГРМ. Удобно это сделать с помощью очистителя в аэрозоле.

Оденьте новый ролик и наживите крепящую гайку.

Как правило, ремень после установки прослаблен между звездой распределительного вала и помпой. Перед натяжкой ремня за болт крепления звезды распредвала уберите провисание. Звездочку нужно прокрутить против часовой стрелки на 0.5-1 мм.

Прокрутите двигатель по часовой стрелке на 2-3 оборота, проверьте натяжку ремня и при необходимости подтяните. Если все в порядке произведите обратную сборку.

При сборке обратите внимание на несколько нюансов:

Наглядно процесс замены ремня ГРМ на Рено Логан в этом видео:

Резюмируем

Замена ремня ГРМ без опыта в обслуживании автомобилей займет около двух часов. Цена замены ремня ГРМ Рено Логан на станциях технического обслуживания от 2000 до 2500 рублей.

Когда менять ремень ГРМ указывается в инструкции по эксплуатации транспортного средства. Согласно этому документу, пробег до замены должен быть не более 60 тыс. км. Эти цифры могут быть иными, так как условия эксплуатации машины могут сильно отличаться. Поэтому специалисты рекомендуют обращать внимание на состояние деталей привода ГРМ при каждом техническом обслуживании машины. Опытные владельцы данного автомобиля знают, что некоторые ремни не выдерживают и 50 000, поэтому производим замену в 45000.

Нам понадобится:

• Ремень грм;
• Ролик натяжной;
• Набор инструментов (Набор рожковых);
• Шестигранник на 6;
• Комплект головок и вороток с трещоточным механизмом ( обязательно Е-14;8, 10, 13, 16,18);
• Домкрат.

Приступаем к работе:

Схема привода газораспределительного механизма Логан:

• 1 — зубчатый шкив коленчатого вала;
• 2 — ремень привода ГРМ;
• 3 — натяжной ролик;
• 4 — зубчатый шкив распределительного вала;
• 5 — зубчатый шкив насоса охлаждающей жидкости.

• необходимо заблокировать вал от проворачивания. Для этого можно воспользоваться окном в картере сцепления, расположенным сверху под корпусом термостата. Проворачивая коленчатый вал (потребуется помощник), наблюдаем в окне за перемещением кожуха сцепления. Добиваемся, чтобы один из шести болтов крепления кожуха к маховику появился в окне.
• Стопорим коленчатый вал от проворачивания, вставив лезвие силовой шлицевой отвертки между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха. Будьте аккуратны при выполнении этой операции, чтобы не повредить отверткой упругие пластины, соединяющие кожух с нажимным диском сцепления. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления;

1. Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива. Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб);
2. Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Проворачиваем коленчатый вал за болт крепления его шкива по часовой стрелке до момента совпадения метки на зубчатом шкиве распределительного вала (лунки в форме треугольника) с меткой на крышке головки блока цилиндров (логотип «Дачия», через который проходит воображаемая вертикальная ось шкива);

Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла.

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров

На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм

Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку на щеке коленчатого вала (для наглядности показано на демонтированном двигателе и при снятом поддоне картера).

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцом бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.

Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Внимание! После снятия ремня коленчатый и распределительный валы не поворачиваем во избежание утыкания клапанов в поршни.

Отворачиваем гайку крепления натяжного ролика и снимаем его;

Приводной ремень газораспределительного механизма необходимо заменить при обнаружении масляных следов на любой из поверхностей ремня, следов износа зубчатой поверхности, трещин, подрезов, складок, отслоения ткани от резины, разлохмачивании или расслоении на торцевых поверхностях ремня.

Работы по демонтажу и замене натяжного ролика и приводного ремня ГРМ следует проводить на смотровой канаве или на эстакаде.

1. Устанавливаем под задние колеса противооткатные упоры, ставим автомобиль на ручной тормоз.

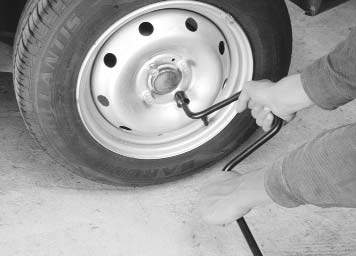

2. Ослабляем гайки крепления правого переднего колеса.

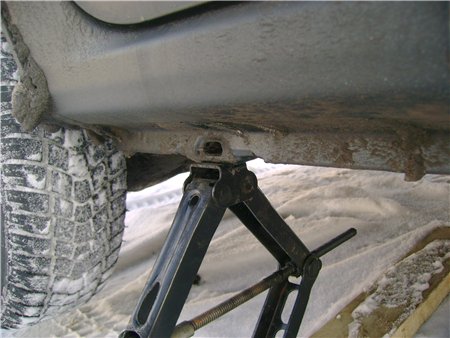

3. Поднимаем автомобиль и устанавливаем его на надежную опору.

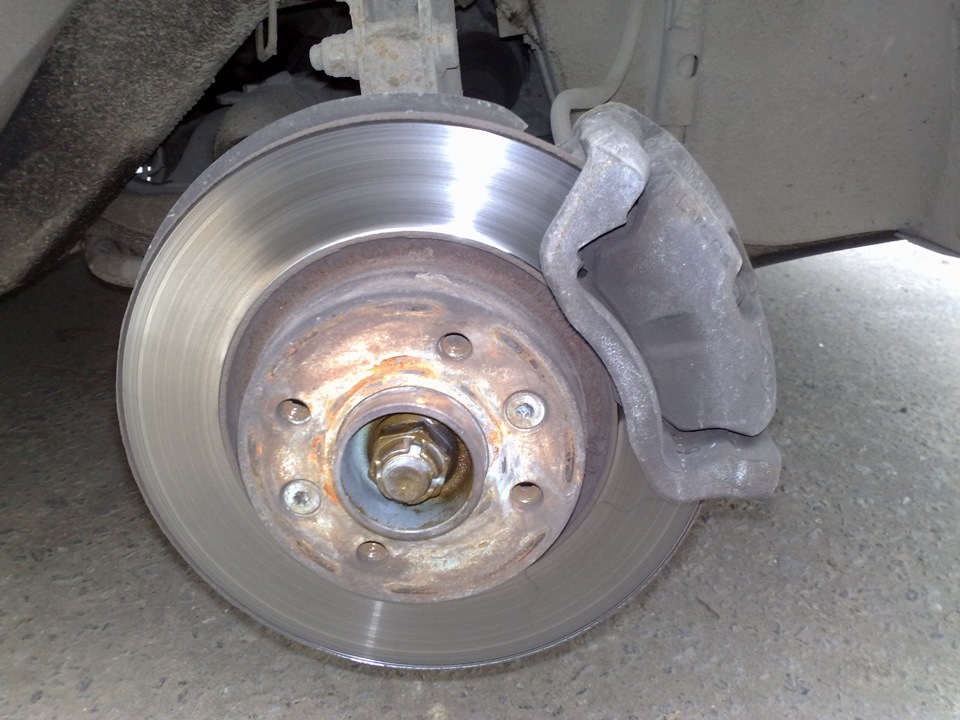

4. Полностью выкручиваем гайки крепления правого переднего колеса и снимаем его.

5. Снимаем правый грязезащитный щиток, как описано здесь. Теперь мы получили доступ к шкивам привода.

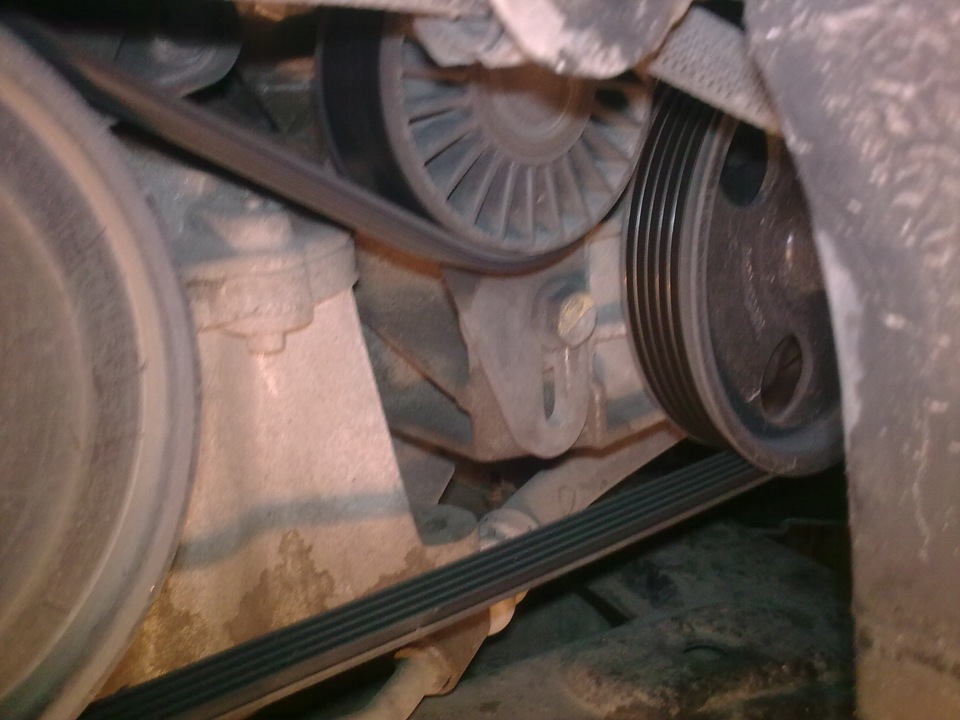

6. Отворачиваем ролик натяжения поликлинового ремня ключом на 13 мм, а воротком с насадкой на 18 мм выкручиваем болт шкива коленчатого вала.

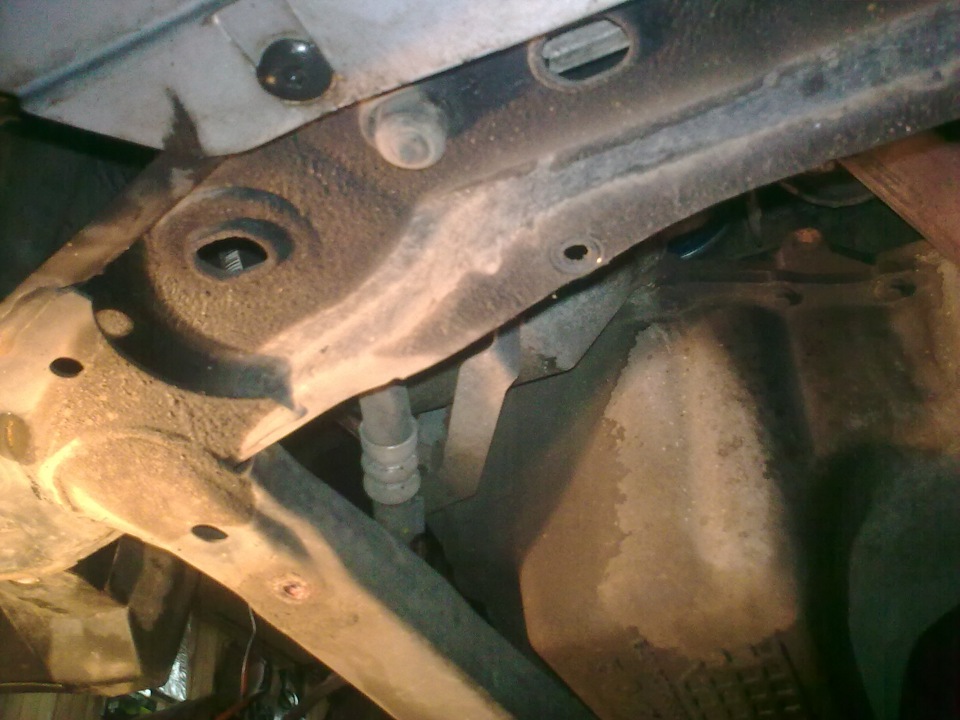

7. Откручиваем 6 болтов крепления защиты картера и снимаем защиту, как описано здесь.

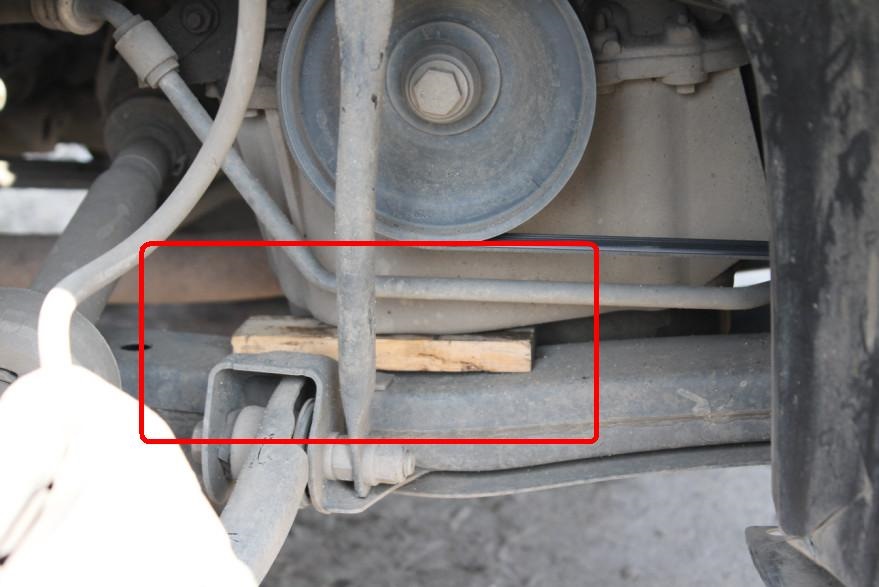

8. Поддомкрачиваем двигатель, подложив под картер деревянную доску или кусок толстой резины.

9. Воротком с насадкой на 16 мм откручиваем верхнюю подушку крепления двигателя.

10. С помощью ключей на 13 мм и 10 мм выкручиваем винты крепления верхней крышки ремня газораспределительного механизма и снимаем ее.

11. Воротком с насадкой на 8 мм отворачиваем винты крепления нижнего щитка ГРМ.

12. Снимаем щиток.

13. Устанавливаем поршень первого цилиндра в ВМТ, как описано здесь.

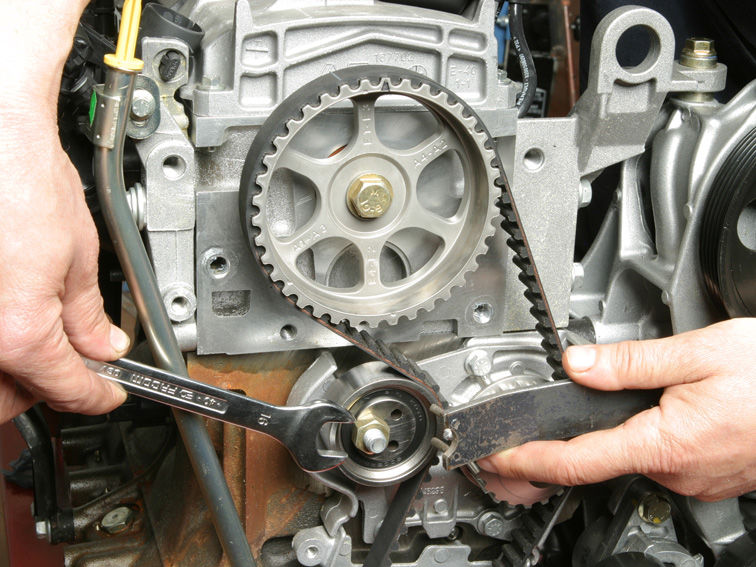

14. Ослабляем ключом на 16 мм гайку натяжного ролика и специальным ключом проворачиваем его. Теперь ремень ГРМ можно легко снять .

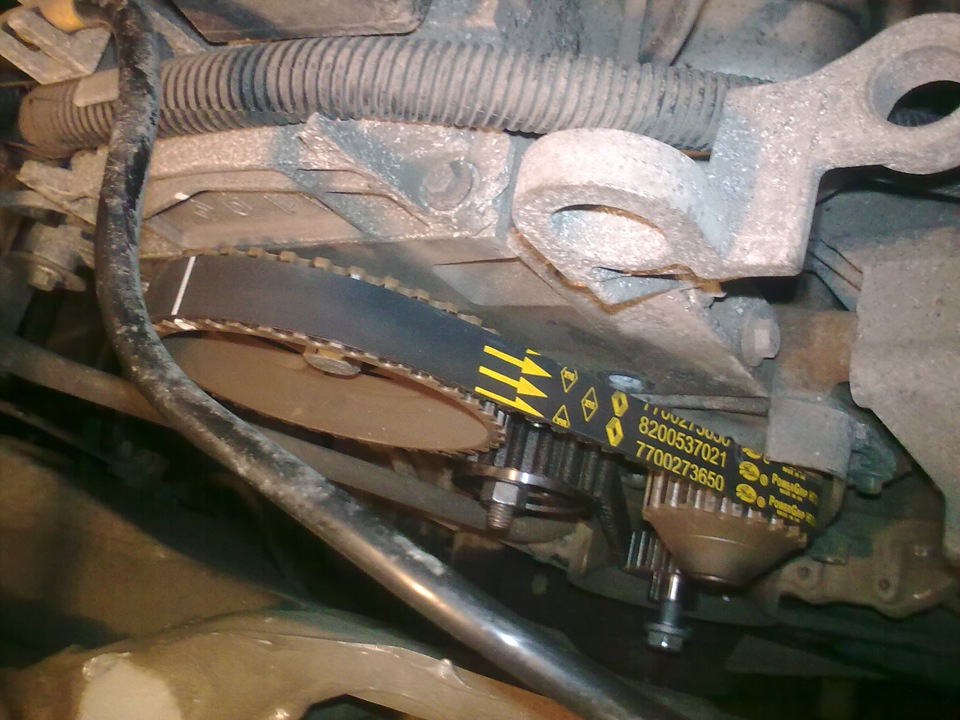

15. Устанавливаем новый ремень привода ГРМ. При этом важно учитывать метки направления, которые нанесены на его внешней поверхности.

16. Убеждаемся в совмещении всех контрольных меток.

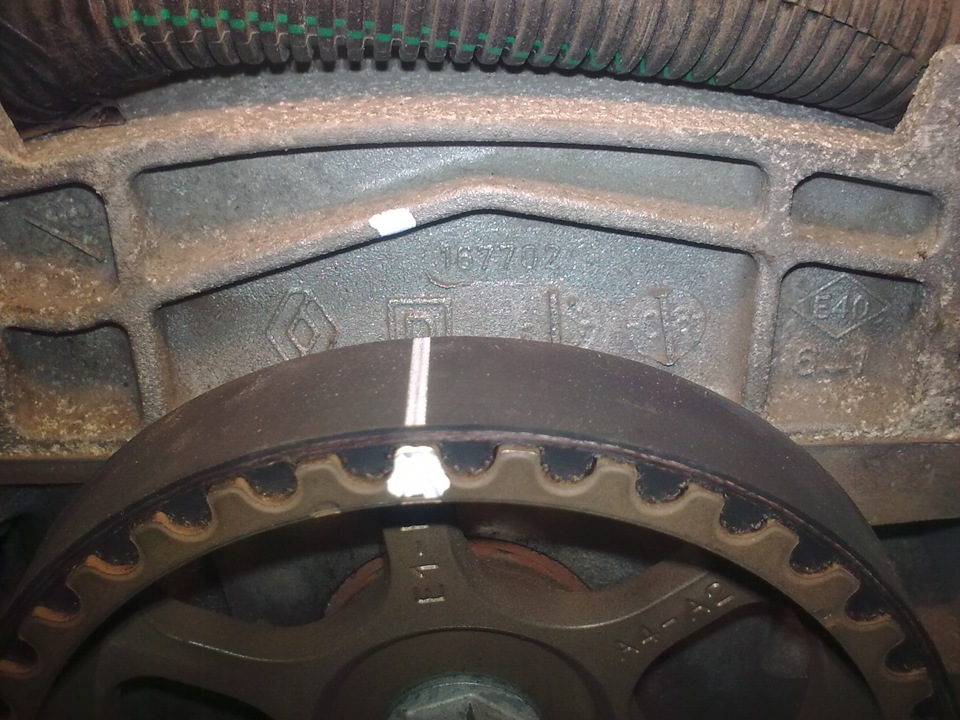

Метка распределительного вала.

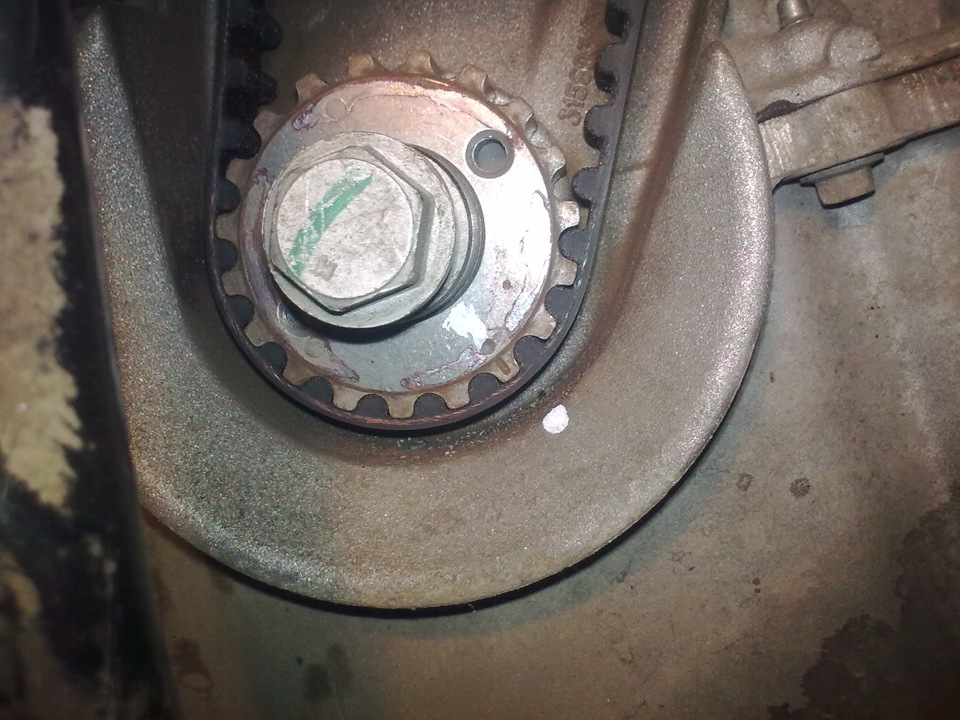

Метка на шкиве коленчатого вала.

17. Также можно заменить натяжной ролик. Отверстия под специальный ключ должны смотреть наружу.

18. Проверяем натяжение нового ремня.

19. Устанавливаем все снятые детали в обратной последовательности.

Ремень газораспределительного механизма передает усилие между коленчатым и распределительным валами, а за счет зубчатых шкивов обеспечивает поддержку правильных настроек узла. Повреждения этого элемента приводит к обрыву, что, в свою очередь, становится причиной столкновения поршней с клапанами, вследствие чего последние загибаются.

Для правильной работы двигателя каждый владелец должен знать, с каким интервалом осуществляется замена ремня ГРМ Рено Логан, и с какой целью регулируются метки газораспределительного механизма.

Всю необходимую информацию, касающуюся автомобилей, работающих на восьми- и шестнадцатиклапанных агрегатах, мы собрали в данном материале.

RENAULT 130-C-174-80-R – оригинальный комплект ГРМ для 8-и клапанного мотора Логана К7М

7701477014 – артикул оригинального ремкомплекта ГРМ 16 клапанного Логана К4М (ремень и два ролика)

Установка поршня 1 цилиндра в ВМТ

Прежде чем приступать к замене ГРМ Рено Логан, поршень первого цилиндра важно зафиксировать в соответствующем предельной верхней точке такта сжатия положении – это предотвратит сбой настроек газораспределительных фаз. Игнорирование этого нюанса приведет к тому, что нормальная работа мотора будет нарушена.

Учитывайте, что у силовых установок, которыми агрегируют Renault Logan, первым считается цилиндр, размещенный ближе к маховому колесу, а не к колесу, приводящему в движение узел коленвала.

Выставляя ВМТ, ориентируйтесь по меткам распредвального шкива.

Болт крепежа шкива проворачивается по ходу движения часовой стрелки до выравнивания отметок зубчатого шкива распредвала и крышки головки отметкой.

Проверку регулировки проводят специально предназначенным установочным пальцем с 75-миллиметровой резьбой. Его вкручивают в отверстие в блоке цилиндров, предназначенное под резьбу М10. При прокрутке коленчатого вала, в момент попадания поршня в верхнее предельное положение, палец доходит до щеки коленвала, что заблокирует последующее прокручивание.

Вместе с ремнем подлежит замене и его натяжной ролик. В случае обнаружения повреждения или замасливания ремня ГРМ (течь сальника коленчатого вала или распредвала) до достижения срока замены, можно поменять только сам ремень ГРМ.

Необходимые инструменты и приспособления

— Домкрат (ромбовидный, подкатной или бутылочный)

— Специальный ключ для натяжения ремня привода ГРМ

— Болт (установочный палец) длиной 75 мм для фиксации коленчатого вала от проворачивания

— Набор разнокалиберных головок, трещеточный ключ, вороток

Подготовительные работы

— Поддомкрачиваем автомобиль и снимаем правое переднее колесо двигателя

— Снимаем пластмассовый грязезащитный щиток в арке колеса

— Устанавливаем опору (домкрат) по пробку поддона и поддомкрачиваем двигатель. Между пробкой поддона и домкратом необходимо положить кусок толстой резины или деревянный брусок.

— Снимаем верхнюю опору двигателя

— Снимаем шкив коленчатого вала с ремнем привода генератора

— Снимаем верхнюю защитную крышку привода ГРМ

— Снимаем нижнюю защитную крышку привода ГРМ

— Устанавливаем поршни 1-го и 4-го цилиндров в ВМТ

— Вворачиваем установочный палец в технологическое отверстие блока цилиндров для фиксации коленчатого вала

Порядок замены ремня привода ГРМ двигателя k7j автомобиля Рено Логан

При проведении замены ремня не допускается проворачивания коленчатого и распределительного валов двигателя относительно друг друга во избежание повреждения клапанов.

1. Ключом на 13 отворачиваем гайку крепления натяжного ролика и снимаем его.

В случае замены только ремня снимать натяжной ролик не нужно. Только ослабляем затяжку гайки его крепления.

2. Снимаем ремень привода ГРМ.

Со шкивов коленчатого, распределительного валов и помпы.

3. Устанавливаем на место новый натяжной ролик и наживляем гайку его крепления.

Полностью гайку не затягиваем.

4. Устанавливаем новый ремень привода ГРМ.

Вначале на шкив коленчатого вала, затем на шкив распределительного и далее на шкив помпы. Стрелка на ремне должна указывать направление его вращения. Если на ремне есть установочные метки в виде поперечных полос, они должны совпадать с установочными метками на шкивах.

5. Проверяем совпадение установочных меток на шкивах.

Верхние установочные метки Нижние установочные метки

6. Натягиваем ремень.

Для этого вращаем специальным ключом натяжной ролик против часовой стрелки, до натяжения ремня. Затягиваем гайку крепления ролика и проверяем натяжение ремня. При необходимости усиливаем его натяжение или наоборот ослабляем.

7. Окончательно затягиваем гайку крепления натяжного ролика.

В идеале затяжку следует проводить динамометрическим ключом с определенным моментом.

8. Выворачиваем установочный палец из технологического отверстия в блоке цилиндров двигателя.

Устанавливаем на его место заглушку

9. Проверяем правильность установки ремня.

Для этого поворачиваем коленчатый вал за храповик на два оборота по часовой стрелке и проверяем совпадение установочных меток.

Примечания и дополнения

— Проверку состояния ремня привода ГРМ двигателя k7j автомобиля Рено Логан следует проводить раз в 15.000 км пробега. При обнаружении на нем следов замасливания, трещин, потертостей, отслоений ремень подлежит замене.

— Попутно с проверкой состояния ремня ГРМ раз в 15.000 км пробега проводится проверка его натяжения.

— Каждые 120.000 км пробега необходимо вместе с ремнем ГРМ заменять водяной насос системы охлаждения двигателя (помпу). См. «Замена водяного насоса помпы двигателя k7j автомобиля Рено Логан 1».
