Радиатор охлаждения автомобилей ВАЗ 2113, 2114, 2115, как и всех других является самым важным элементом в системе охлаждения двигателя. Именно радиатор охлаждает жидкость и тем самым поддерживает рабочую температуру двигателя.

При его неисправностях возможен ряд поломок, которые способны вытянуть большое количество денег с Вашего кармана.

В данной статье речь пойдет о радиаторе охлаждения на автомобилях Лада семейства Самара 2. Ниже подробно описан весь процесс замены, а так же приведены цены с артикулами на покупку нового радиатора.

Симптомы поломки

Существует некоторые однотипные симптомы поломки радиатора. Их не так много, но при их обнаружении можно с точностью сказать, что радиатор неисправен и подлежи замене.

• Течь радиатора по зажимам или с сот;
• Перегрев автомобиля (плохая циркуляция) из-за забитого радиатора снаружи или изнутри;
• Механические повреждения (при аварии или ударах, а так же повреждения льдом);
• Коррозия вблизи патрубков;

Какой лучше?

Конечно, лучше всего выбирать радиаторы проверенных марок или же оригинальные запчасти LADA. Как правило, такие запчасти стоят не дешево и не все готовы отдавать кругленькую сумма за радиатор, когда можно купить ту же самую деталь, немного хуже качества, но дешевле в несколько раз.

Все не понаслышке знают, что медные радиаторы куда лучше алюминиевых, но это утверждение ближе к радиаторам печки, так как у медных радиаторов действительно больше теплоотдача, чем у алюминиевых. В радиаторе охлаждения же это не сыграет большой роли, так что можно не переплачивать за медный радиатор охлаждения и смело покупать алюминиевый.

Не рекомендуется покупать покрашенные радиаторы, так как при нагреве краска начнет сгорать и едкий запах может попадать в салон.

Цена и артикул

Ниже в таблице приведены несколько хороших производителей, указана цена на их товары и артикул по которому можно найти и приобрести данную деталь.

Производитель	Артикул	Цена, (рублей)
ДААЗ	21082-1301012	2300
Luzar	21082-1301012У	1655
ПРАМО	21082-1301012	1310
Hofer	HF708412	1300

Замена

Замену радиатора на ВАЗ 2114 провести довольно просто, необходимо лишь обладать нужным инструментом и небольшими навыками в ремонте автомобиля.

Решил здесь разместить информацию по замене радиатора отопителя, что бы помочь тем людям, которые решаться менять своими руками. Лучше учиться на чужих ошибках=) Машина 2005 года, радиатор прослужил 8 лет, раньше были небольшие подтеки, но было терпимо, недавно со стороны водителя появилась лужица на коврике, думаю текло каким то необъяснимым образом по педали газа, т.к. на ней обнаружил капли тосола =) до этого случая прохудился краник, его заменил раньше, поэтому подозрения пали на радиатор печки=)

Заехал в сервис для интереса, сказали замена будет стоить 2000 т.р. Покупать сразу решил радиатор ДААЗ, начитался про лузары, крафты, прамо и т.п. Работа трудоемкая поэтому берите сразу качественный радиатор, как говориться скупой платит дважды. Да и разница в цене небольшая примерно 200-300 р.

И так, чем нужно запастись:

1) Знаниями (хотя бы мурзилку почитать для интереса)

2) Всевозможными отвертками, лучше короткими=)

3) И самое главное САБР, т.е. терпение=)

Все меняют по-разному, кто-то снимает панель полностью, кто-то нет (сам решил частично снять), кто-то сливает ОЖ или не сливая ставит заглушки в патрубках (лично мое мнение, лучше слить что бы не принять душ и не запачкать салон) да и не тяжело это если под рукой есть шланг от смесителя=)

И так по порядку
Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче) и сказать »бисмиЛЛях», чтоб Всевышний помог в этом трудоемком деле=)

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим=)

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

находится возле ЭБУ — снизу =)

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать=)

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

Подставил пока то что попалось под руку=)

бутылка от молока пригодилась=)

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде=)

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ=)

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения=)

все аккуратно заливаем, для экономии и повторного использования тосола=)

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал=)

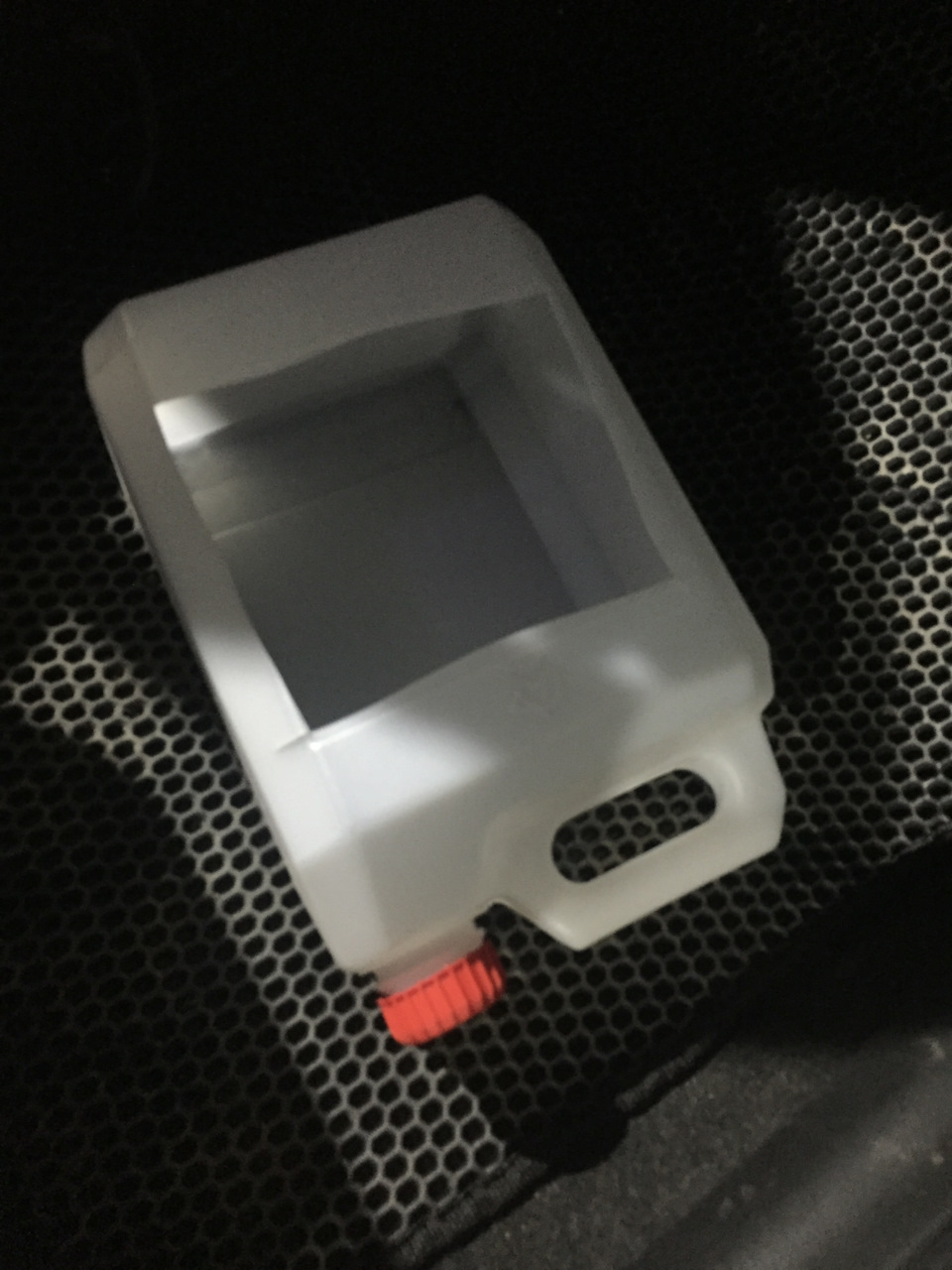

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался=)

протекал видимо отсюда, потемневшее место на стыке пластика и металла

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

Достаем новый радиатор и все в обратном порядке=) Слава Богу все закончилось успешно=)

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было

видны места подтеков=)

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

завихрители

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал=)

Изучив в Интернете рекламную продукцию, пришел к выводу, что брать надо изделие производства ДААЗ. Нашел не вдруг, пришлось походить по магазинам, предлагали либо «Лузар», либо «Прамо». Наконец, в одном из магазинов продавец предложил радиатор производства ДЗА за 1700 руб., объяснив, что это тот же ДААЗ. По виду похоже, что так оно и есть.

Новый радиатор

Новый радиатор оказался совершенно идентичен старому и встал на место без проблем. Одновременно заменил хомуты и шланги радиатора, которые купил еще в декабре про запас. Потом залил жидкость и оставил на сутки, чтобы убедиться в герметичности системы.

Тем временем разобрал электродвигатель вентилятора, смазал подшипники и провел ревизию щеток и коллектора. Вмешательство не потребовалось. Проверяя электродвигатель после сборки путем его подключения к аккумулятору, увидел сильное искрение на контакте в момент размыкания цепи. Пришла мысль проверить реле вентилятора. Открыл монтажный блок, вытащил и вскрыл реле. Мои опасения оказались не напрасными: контакты реле были сильно эродированы и даже покрыты копотью.

Зачистил их мелким надфилем, затем тонкой шкуркой и протер ацетоном. А для гашения ЭДС самоиндукции и снижения интенсивности обгорания контактов реле решил параллельно электродвигателю по общепринятой схеме включить диод КД231А (10А, 300В).

Диод изолирован ПХВ трубкой и припаян к контактам разъема вентилятора

Внимательно осмотрел катушку зажигания и высоковольтные провода. Все оказалось в полном порядке. Замерил сопротивление проводов: 1 — 8,16 кОм; 2 — 5,75 кОм; 3 — 5,43 кОм; 4 — 7,17 кОм. Считаю, что разброс сопротивлений в пределах нормы, хотя непонятно, почему у самого короткого 4-го провода сопротивление почти такое же, как и у самого длинного 1-го, ведь провода, наверняка, нарезаются из одной катушки?

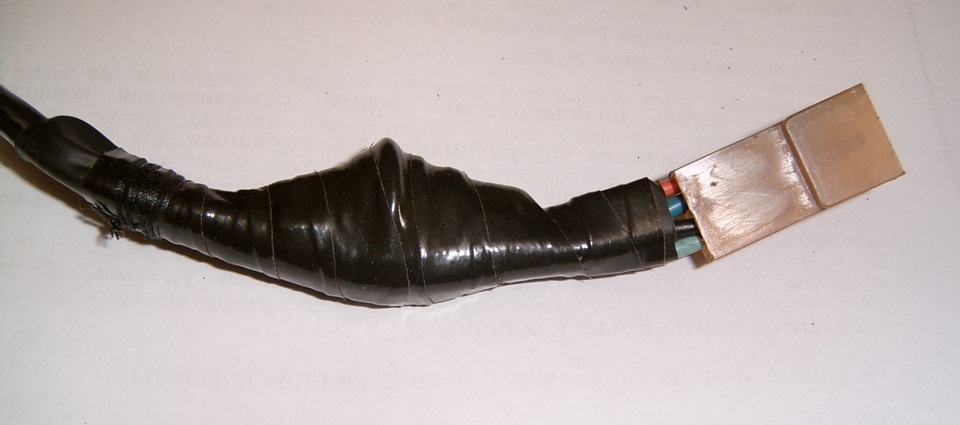

В последний момент увидел, что разрушился резиновый чехол разъема датчика детонации. Как восстанавливать его, понятия не имею. Надо думать. А пока замотал поврежденное место изолентой.

Резиновый чехол разъема датчика детонации велел долго жить

Сборку производил в обратной последовательности: вентилятор, катушка зажигания, провода, шланг вентиляции картера, воздухоочиститель. Завел, погазовал, долил, все как обычно.
РПВ-2 пока решил не ставить, хочу сначала провести его испытания. Сейчас холодно, займусь этим в начале апреля. О результатах отпишусь, думаю, будет интересно.
Спасибо за внимание! Всем мира, здоровья и надежных радиаторов!

Необходимые запчасти

Прежде всего, необходимо подобрать новый радиатор. Лучше приобретать аналог того, что стоит на вашем автомобиле. Также можно сделать выбор по артикулам: 2108-1301012, 21082-1301012, РО2108-01, LRc 01082.

Средняя цена нового узла – 1750 рублей. Медные модели обойдется дороже.

Внимание! Крашеные радиаторы лучше не приобретать, поскольку существует риск появления в салоне неприятного запаха, да и теплоотдача у этих моделей ниже.

Необходимые для ремонта инструменты

Если вы хотите выполнить ремонт своими руками, вам нужно приготовить такие инструменты:

• ключи на 8 и 10;
• отвертки;
• головки на 8 и 10;
• плоскогубцы;
• емкость для слива антифриза;
• домкрат;
• герметик;
• ветошь.

Самостоятельные работы вполне оправданы, поскольку на 24 марта 2019 года средняя цена замены радиатора охлаждения ВАЗ 2114 и других моделей составляет 2,2 тысячи рублей. Что увеличит расходы более чем в 2 раза.

На заметку! Контролировать эффективность работы радиатора и купировать риски перегрева мотора не сложно. Нужно регулярно проверять объемы охлаждающей жидкости в баке, и работу термостата.

Порядок операций

Если у автомобиля низкая посадка или емкость для слива охлаждающей жидкости – большая, работы нужно начинать с подъема машины домкратом. Радиатор установлен на телевизоре вместе с противотуманными и обычными фарами. Работы нужно начинать только при холодном двигателе. Если мотор – горячий, обязательно дождитесь его остывания.

На заметку! Обязательные условия выполнения операций – точное соблюдение последовательности и предельная аккуратность. Поскольку система охлаждения мотора – это одна из главных в транспортном средстве. Параллельно замене целесообразно сделать ей ревизию и убедиться в исправности и работоспособности других узлов. Регулярное ТО системы охлаждения – это залог длительной и эффективной работы двигателя, и снижение эксплуатационных расходов на автомобиль.

Теперь можно приступать к работе:

Главные причины неисправности радиатора

Наиболее частные причины выхода из строя радиатора на ВАЗ 2113, 2114, 2115 это:

• механические удары, например, отскочившие от колес мимо проезжающего транспорта камни;
• очаги коррозии и загрязнения внутри трубок;
• повреждения в аварии.

Резюмируем

В целом ремонт вполне доступен для самостоятельного выполнения, но нужно сразу подготовиться к значительным временным затратам. Работы могут продолжаться в течение 2-6 часов. При замене радиатора нужно обязательно менять охлаждающую жидкость. Работы с 8-клапанным и 16-клапанным движком выполняются аналогично. Если в автомобиле есть кондиционер, то придется во время ремонта снимать и устанавливать и его, но не на всех моделях. Целесообразно одновременно заменить втулки. Работы завершаются проверкой функционала двигателя, и состояние охлаждающей жидкости. А именно – не закипает ли она.

Автомобили ВАЗ 2113-2115 (Samara 2) являются довольно современными и весьма популярными в бюджетном сегменте. Многие владельцы этих авто жалуются на трудности в обслуживании системы отопления. На «Cамарах” второго поколения конструкторы существенно переработали переднюю панель и повысили комфортабельность салона, но значительно потеряли в удобстве обслуживания отопителя. Радиатор печки спрятан глубоко под панелью и доступ к нему ограничен.

В этой статье расскажем, как произвести замену радиатора отопителя ВАЗ 2113, 2114, 2115 без снятия передней панели. Также расскажем о выборе нового радиатора и перечислим инструмент для работы.

Причины замены

Специалисты выделяют две причины, по которым требуется заменить радиатор отопителя.

1. Появление течи. Радиаторы производятся из цветных металлов, чаще всего алюминий или медь. Из-за реакции с охлаждающей жидкостью металлы окисляются и это приводит к образованию утечек.
2. Загрязнение трубок внутри радиатора. Охлаждающая жидкость, циркулируя по системе, смывает продукты коррозии и другие мелкодисперсные частички. Эти частички оседают в блоке двигателя и в трубках внутри радиатора отопителя. При частичном загрязнении у системы отопления падает КПД, а при сильном вовсе перестает работать. Стоит отметить, что на начальном этапе загрязнение радиатора можно устранить промывкой системы охлаждения химическими средствами.

Перед тем как покупать новый радиатор нужно однозначно убедиться, что течет именно радиатор. Нередки случаи, когда течь дают поврежденные патрубки, а также места соединений патрубков к радиатору.

Выбор запчасти

Каталожный номер радиатора печки — 21080-8101060-00. Заменители:

• Termal 112108WB;
• Hofer HF730222;
• Fenox RO0004C3;
• Finord FN-2216;
• Luzar LRH 0108;
• Pekar 2108-8101060;
• LYNXauto RH-0161.

Отдавайте предпочтение радиаторам от производителей Fenox, Pekar и Luzar.

Инструменты и материалы для работы:

• Головка на восемь, десять, тринадцать;
• Емкость для сбора жидкости;
• Вороток;
• Крестовая отвертка (маленькая и большая);
• Шестигранник на пять;
• Герметик для системы охлаждения.

Пошаговая инструкция

1. Открутите два передних болта крепления защиты двигателя, чтобы получить доступ к болту для слива охлаждающей жидкости. Болты под головку на тринадцать.

Доступ к двум верхним винтам ограничен, для того чтобы их открутить понадобиться маленькая крестовая отвертка.

Резюмируем

Из вышесказанного можно сделать вывод, что процедура замены радиатора печки – не сложная. На станциях технического обслуживания цена за работу по замене радиатора отопителя ВАЗ 2113-2115 от 1500 до 2000 рублей. Если работать по выше представленной инструкции и иметь перечисленный набор инструмента, можно сэкономить эти деньги.

Далее произведите обратную сборку. Если возникли вопросы, рекомендуем посмотреть порядок работ по замене радиатора отопителя ВАЗ 2113, 2114, 2115 в этом видео :

Меняем радиатор охлаждения двигателя на ВАЗ-2114 своими руками: снятие и замена

Радиатор охлаждения – одна из наиболее важных деталей системы охлаждения двигателя автомобиля. Поломка радиатора может привести к перегреву двигателя и, как следствие, последующему выходу из строя. Последствием перегрева двигателя может стать капитальный ремонт двигателя и всей системы охлаждения. В этом случае можете рассмотреть установку силового агрегата от иномарки.

Замена радиатора на ВАЗ-2114

Для выполнения работы необходимы следующие инструменты и материалы:

• ключи и головки на 8 и на 10;
• плоскогубцы;
• отвертка;
• герметик.

Последовательность замены

• Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.

• Снимаем корпус воздушного фильтра.

• Демонтируем радиатор вместе с охлаждающим вентилятором, что проще или сначала вентилятор, а затем сам радиатор, что несколько сложнее. Для этого снимаем разъем питания двигателя электровентилятора, снимаем хомуты и отсоединяем все патрубки, подходящий к радиатору.

• Отворачиваем пластину, фиксирующую радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

• Монтаж нового радиатора выполняется в обратном порядке. После установки на место, необходимо залить новый тосол в расширительный бачок, проверить работу двигателя и срабатывание системы охлаждения. Дождаться включения вентилятора охлаждения и проверить, не закипает ли тосол в бачке.

Работа по замене радиатора охлаждения двигателя на автомобиле ВАЗ-2114 – процесс достаточно простой, и, обладая основными слесарными навыками, можно выполнить его самостоятельно.

Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

Основные причины поломки радиатора

Рассмотрим основные причины поломки радиатора на ВАЗ-2114:

1. механические повреждения (отскочившие камни или крупный мусор на дороге);
2. отложения внутри трубок в виде накипи или ржавчины, грязь;
3. повреждения в результате ДТП.

Как не допустить перегрева двигателя?

Чтобы не допустить перегрева двигателя, необходимо постоянно следить за количеством охлаждающей жидкости в расширительном бачке, за работой термостата и состоянием самого радиатора.

Так выглядит только что установленный новый радиатор охлаждения двигателя. Надо следить, чтобы он был чистым и регулярно его продувать.

Появление следов охлаждающей жидкости на асфальте после кратковременной или продолжительной стоянки, а также мокрые следы на самом радиаторе – это сигнал для проверки радиатора на герметичность и возможно последующей замены.

Причинами утечки охлаждающей жидкости могут быть мелкие трещины или ослабление соединений. В таких случаях можно выполнить ремонт радиатора даже без его демонтажа. Когда ремонт невозможен, единственный выход – замена.

Подробное видео о замене радиатора охлаждения на ВАЗ-2114

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправность отопительной системы салона влечёт для водителя негативные последствия. Выход из строя радиатора печки приводит к тому, что лобовое стекло не прогревается и покрывая наледью. Именно поэтому необходимо немедленно устранить поломку.

Расположение и принцип работы радиатора печки автомобиля

Радиатор является главным компонентом отопительной системы машины и располагается в корпусе отопителя. Он отвечает за нагрев воздуха в салоне. Это как свободный приток воздуха, так и принудительный от вентилятора. Радиатор, пропуская охладительную жидкость, нагревается и нагревает проходящий через него воздух.

Классификация радиаторов

Радиаторы для ВАЗ 2114/15, устанавливаемые заводом-производителем, изготовлены из алюминия, через 3-5 лет (по окончании срока службы) их меняют. Для автомобилей «Самара» выпускают два вида радиаторов:

• 2108-8101060
• 2108-08101060-00

Размеры и способ установки для обоих моделей одинаковы.

Можно также на ВАЗ 2114/15 установить медный радиатор отопительной системы салона. Его преимущества перед алюминиевым: дольше срок службы, выше теплоотдача и более пригоден для ремонта. Однако цена практически в два раза выше.

Как самостоятельно диагностировать неисправность радиатора отопления

• кран отопительной системы не открывается как следует;
• неправильно работает или вышел из строя термостат;
• внутри системы охлаждения появился засор, препятствующий потоку воздуха.

Это наиболее частые варианты поломок. Поэтому, прежде чем менять радиатор, стоит сначала проверить перечисленные варианты.

Замена обычно требуется, когда из радиатора начинает вытекать охлаждающая жидкость, а также при внутренних засорах (например, грязь, ржавчина).

Ремонт и замена радиаторов отопления

Важно! Алюминиевые радиаторы следует чистить только кислотными растворами, в то время как медные — строго щелочными. Производится промывка специальным раствором как после демонтажа, так и без него.

С протеканием справиться сложнее. Если не удастся запаять место течи, радиатор придётся менять. Стоит помнить, что ремонт не продлит срок службы радиатора, а лишь ненадолго отложит необходимость его замены.

Для переустановки понадобится стандартный набор инструментов: гаечные и торцевой ключи, домкрат, отвёртки, а также полиэтилен, тряпки и ёмкость для сливаемой жидкости охлаждения. Производится замена на смотровой яме или эстакаде.

Заменить радиатор можно не демонтируя панель, если:

1. Загнать машину на яму.
2. Отключить контакты аккумулятора.
3. Открутить ключом защиту двигателя.
4. Открутить пробку и слить охладительную жидкость, закрутить пробку.
5. Закрыть кран отопителя, повернув рычаг до упора влево.
6. Откинуть спинку и отодвинуть назад переднее сиденье пассажира.
7. Демонтировать бардачок.

1. Открутить обе крышки центральной консоли.
2. Снять щиток приборной панели.
3. Открутить и снять кожух рулевой колонки.
4. Отключить магнитолу.
5. Снять центральную консоль, предварительно открутив все крепления и отключив электрику.
6. Выкрутить все саморезы, фиксирующие панель на основе.
7. Демонтировать блок управления.
8. Зафиксировать домкратом панель и открутить винты патрубков радиатора.

1. Отсоединить патрубки.
2. Открутить и вытащить радиатор.
3. Установить новый и собрать всё в обратной последовательности.

Из этого следует вывод: каждому водителю под силу самостоятельно произвести замену радиатора отопительной системы.

Видео

Предлагаем вам посмотреть видео замены радиатора печки на ВАЗ 2114

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ездил наверное недели две, немного пахло антифризом при прогреве, потом запах пропадал, в итоге виновника нашёл.

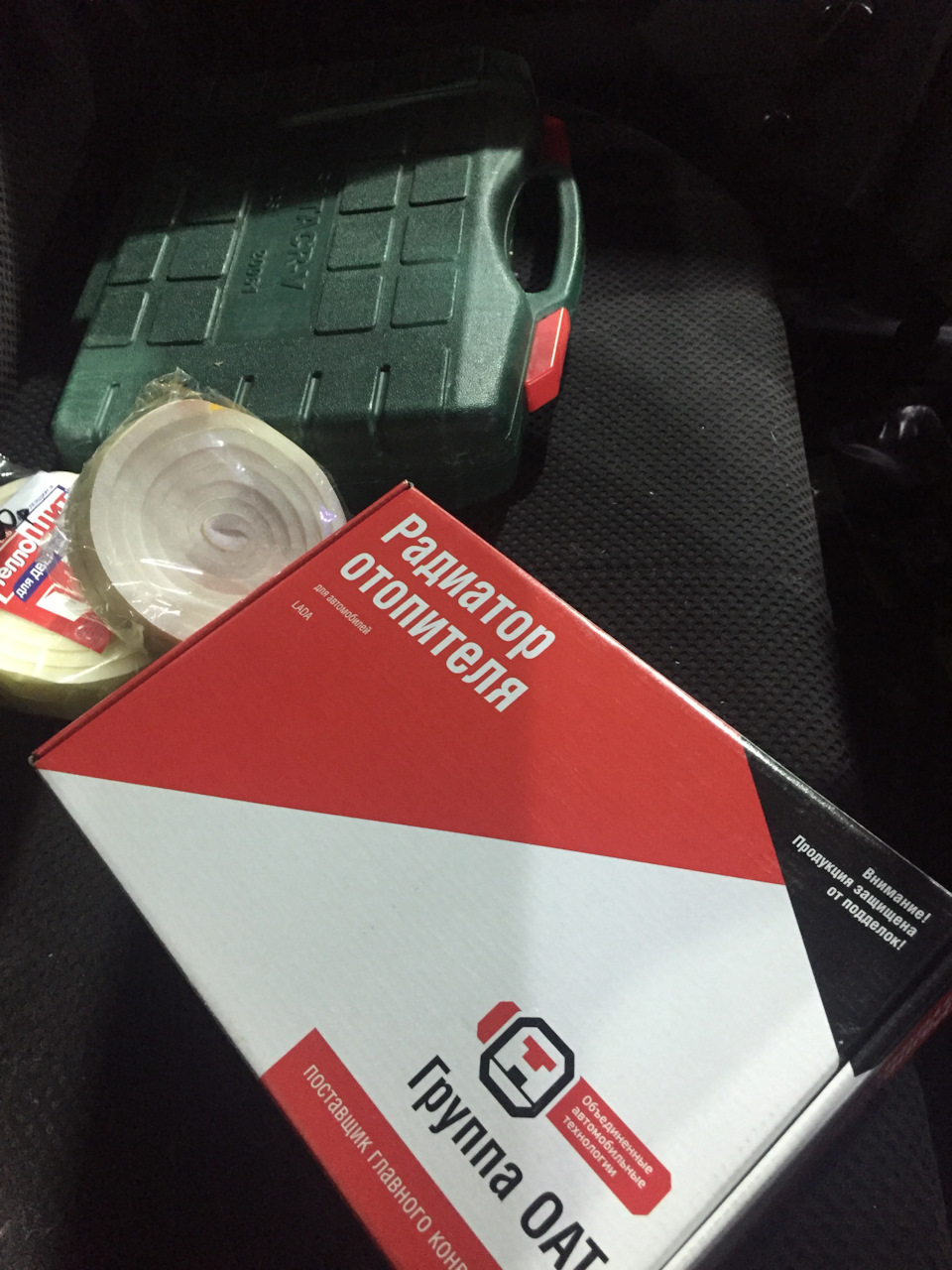

1. Радиатор отопителя ДААЗ за 1300 руб
2. Теплолента (поролон для окон и дверей)
3. Антифриз
4. Расширительный бачек + крышка.

Снимаем боковины панели и Откручиваем сам каркас металический от пола.

Откручиваем слева возле рычага открытия капота и справа под бардачком.

Справа под бардачком

Не забываем про болтик под заглушкой. Возле кнопок.

Вытягиваем панель на себя с обеих сторон и поднимаем вверх, справа где откручивали под бардачком болт, есть пластина, закидываем панель на неё, чтобы не держать и не домкратить.

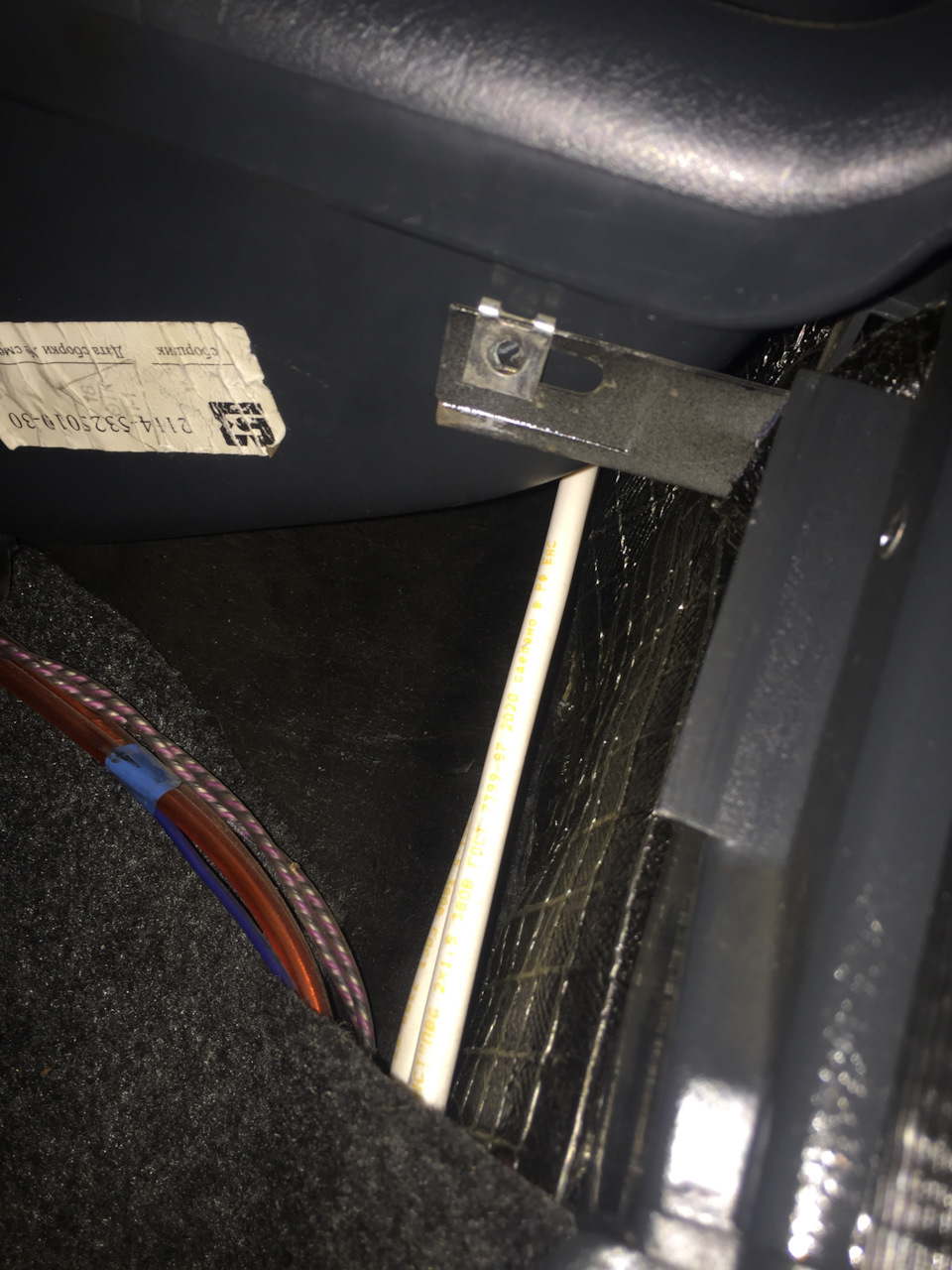

Вот та самая пластина

Места хватает чтобы вытащить радик

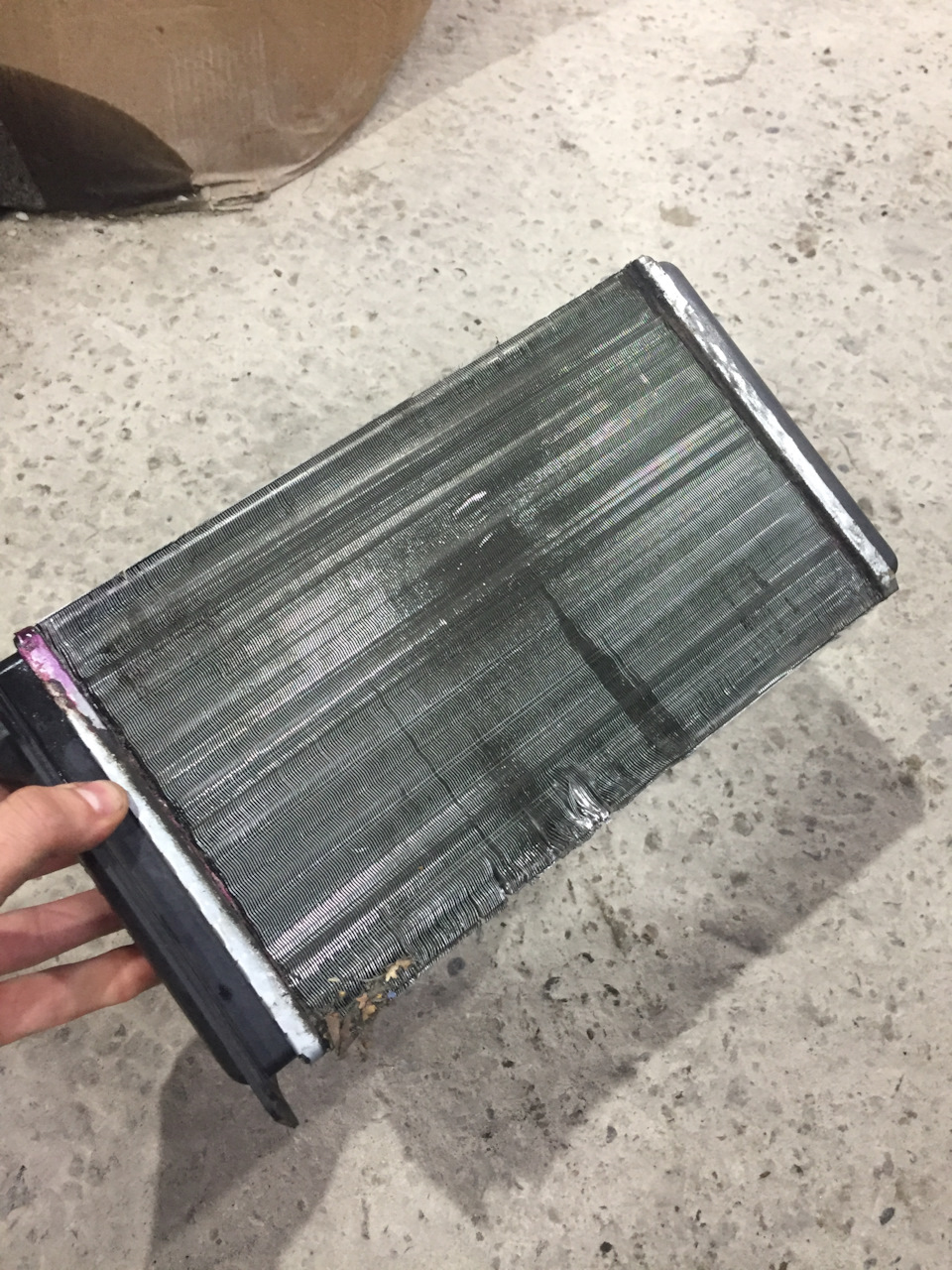

Вытаскиваем радиатор, у меня был ДААЗ, отходил он всего 2 года и 54тыс км и кстати он не был проклеен вообще.

Дальше обклеиваем Новый радиатор, ленту я нагрел возле печки чтобы лучше приклеилось. Вот что получилось

Ну вот, на месте.

И собираем все в обратном порядке

Ушло на все про все 3 часа, делал впервые.

На улице всего -1, но с новым радиатором стало ещё жарче, т.к обклеен!

Всегда говорил что печка у самар гавно, беру свои слова обратно, когда все исправно, хоть в трусах ехать можно.

Особенности установки нового радиатора

• на патрубки радиатора лучше устанавливать новые хомуты, которые обеспечат полную герметичность системы отопления;
• выходной и входной штуцер устройства желательно смазать мылом или какими-либо моющими средствами, чтобы упростить монтаж патрубков, а также улучшить их прилегание к штуцерам;
• особенно качественно нужно закреплять центральные стойки панели, так как именно на них возлагаются основные функции по управлению авто;
• после того как панель будет установлена и закреплена, необходимо проверить правильность настроек тросика, а также убедиться в том, что краник и заслонки открыты на должный уровень;
• в процессе заправки системы охлаждающей жидкостью нужно убедиться в отсутствии в ней воздуха. После того как уровень тосола будет восстановлен, обязательно запустите двигатель и удостоверьтесь в герметичности патрубков и мест их соединения с радиатором.

При соблюдении всех этих правил вы сможете обеспечить безупречную работу отопителя в своем автомобиле, а также минимизировать риски его повторного выхода из строя из-за засорения системы.

Сколько стоит замена радиатора в автосервисе? Цена на эту услугу довольно высока, так как специалисты обычно снимают панель управления, что занимает гораздо больше времени и требует значительных усилий. Используя же описанный выше способ, вы сможете заменить деталь самостоятельно и сэкономить деньги.
